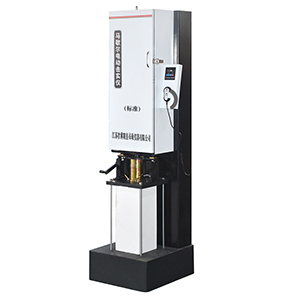

产品名称： 马歇尔标准击实仪
产品价格： ￥0.0000
产品编号： 20084818190973
点击次数： 65016次
查看大图：


型号：MJ-V
  马歇尔标准击实仪用于沥青混合料马歇尔稳定度试验中标准圆柱体试样直径为101.6mm×63.5mm击实成型。本机自动记数、自动停机。产品符合中华人民共和国强制性行业标准JTG 3410-2025《公路工程沥青及沥青混合料试验规程》要求。
  马歇尔标准击实仪由击实锤、击实台、电机及控制仪表等组成。击实锤由滑块、压实头、带手柄的导杆等组成，压实头底面为光滑的圆形平面，通过硬化的螺旋压缩弹簧系统与导向杆底部连接；成型试件时，下降压实头压在试件顶部，链条沿导杆提升滑块至顶部，然后自由下落撞击压实头，从而压实试件。
三、马歇尔标准击实仪主要技术参数
 1、硬木墩尺寸（长×宽×高）：200mm±5mm×200mm±5mm×455mm±5mm,密度为0.67～0.77g/cm³的干燥层压硬木；
 2、低碳钢板尺寸（长×宽×高）：305mm±5mm×(305mm±5mm×25mm±2mm；
 3、M10螺杆张紧扭矩:10N·m±1N·m；
 4、底座尺寸（长×宽×高）：450mm×450mm×200mm±5mm的实心水泥混凝土块，密度不小于2.2t/m³；
 5、压实头：底面直径为98.5mm±0.5mm,厚度不小于12.5mm；
 6、导杆直径为：16mm；
 7、滑块质量：4536g±9g；
 8、自由落高：457.2mm±1.5mm；
 9、击实频率：55～68次/min；
 10、击实锤总质量：7850g±50g；
 11、试模尺寸：内径Φ101.6±0.2mm×87±0.2；
 12、计数范围：1-999（可调）；
 13、额定电压：AC380V 50Hz 1.1kw；
 14、工作温度：-5℃～＋55℃；
 15、环境湿度：≤85%；
 16、外形尺寸（长×宽×高）：720mm×620mm×1850mm；
 17、重量：220kg。
四、马歇尔标准击实仪使用方法
（一）马歇尔标准击实仪功能键用途和使用方法
  功能键试验：
  1、“↑”“↓”键：用于对击实次数的预置数进行增减设置系统默认值为98次。
  2、“工作”键：在完成预置数的设定后，按下此键，系统即进入工作状态，此时锤体在电机的作用下，以一定的高度作反复自由下落。工作显示窗口对锤体下落的次数进行加法累计，直至达到预置数后自动停机，从而完成对试件的制作。
  3、“暂行”键：在“工作”键按下后，可以暂时停止对试件的击实工作，再按“工作”键，又可以在原击实次数的基础上继续工作。
  4、“停止”键：在工作或暂停的过程中，按下此键可停止对试件的击实工作，同时清零工作显示窗口，系统进入下一轮工作的准备状态。
（二）马歇尔标准击实仪使用方法
  1、将马歇尔标准击实仪按要求安装在混凝土的平整地面上，调好水平固定。
  2、按通电源后，按下ON键，操作板灯亮，预置显示窗口显示98，按功能键提示设置数字。设置完成后，按下“工作”键，并接着按下“暂停”键，看链条旋转方向是否为逆时针方向，如上则三相电源相序连接正确，否则应调节三相电源的任意两根即可。
  3、马歇尔标准击实仪试机，打开前门，提起击锤总成总成上有一深槽，当深槽与搁锤板平行时，将搁锤板推入槽内，此时击锤总成被搁锤板托住停止上下滑动（装料时一定要将击锤放稳，以免发生意外）。
  4、将击锤总成提住，推开搁锤板，轻轻将击锤总成落入试模筒内（试机时试筒内一定要放泡沫等软物，以免损坏仪器）。
  5、按规范将拌好的试料放入试模筒中
  6、放下击锤总成，关上前门，预置击数，按动“工作”键，仪器工作（工作显示为加法累积记数），当“工作”键窗口工作达到预置数时，自动停止工作。
  7、提起击锤总成固定好，转动压紧手柄，取出试模筒，换向后压紧，再击实另一面。
  8、后续试件击实，重复上述操作程序。
  9、在工作中若发现异常情况，需要紧急停机，可按“暂停”
键，击实就会立即停止；需继续工作，只要按下“工作”键，仪器就会继续工作，直到规定次数停机。
 10、工作完毕，必需对仪器进行清理保养、切断电源。
四、马歇尔标准击实仪注意事项
  1、马歇尔标准击实仪应在5℃至35℃之间，相对湿度不高于90%的环境下工作。（防潮，以免电器发生故障）
  2、马歇尔标准击实仪应保持清洁，摩擦部件间应经常加机械油保持润滑，每次试验结束应将仪器各部位擦洗干净，并给以必要的保养。
  3、传动部分的链条和击锤滑块导杆上应加少许机械油进行润滑，保证传动灵活。（每班必需加油）
  4、马歇尔标准击实仪出现异常情况，应立即停机检查，故障排除后方可继续使用。
  5、工作中若出现计数不正常，检查传感器探头与提锤块上的磁铁距离是否过大（一般在2mm左右），可进行调整（此距离出厂前已调好）。
  6、链条较松时，可打开后盖，松开链条轴座上的四根紧固螺栓，调整上端拉紧螺栓加以张紧（松紧适中），最后再把四根紧固螺栓拧紧就可以了。
五、马歇尔标准击实仪装箱清单
  1、上试筒：1只
  2、试模筒：3只
  3、试模底板：1块
  4、主机：1台
  5、说明书：1份
  6、合格证：1份
