产品名称：	路面弯沉仪
产品价格：	￥0.0000
产品编号：	2010102199126017
点击次数：	22389次
查看大图：

1.相关产品链接：
☞【现场CBR值测定仪】
☞【野外承载板测定仪】
☞【贝克曼梁】
☞【DCP动力锥贯入仪】
☞【落球仪】
☞【Lacroix型自动弯沉仪】(洛克鲁瓦型)
☞【落锤式弯沉仪】
☞【激光式高速路面弯沉测定仪】
2.测试规程：
☞【土基现场CBR值测试方法】
☞【承载板测试土基回弹模量方法】
☞【贝克曼梁测试路基路面回弹模量方法】
☞【动力锥贯入仪测试路基路面CBR方法】
☞【落球仪测试土质路基模量方法】
☞【贝克曼梁测试路基路面回弹弯沉方法】
☞【自动弯沉仪测试路面弯沉方法】
☞【落锤式弯沉仪测试弯沉方法】
☞【激光式高速路面弯沉测定仪测试路面弯沉方法】
3.使用说明书：
☞【现场CBR值测定仪使用说明书】
☞【野外承载板测定仪使用说明书】
☞【3.6m贝克曼梁使用说明书】
☞【5.4m贝克曼梁使用说明书】
☞【7.2m贝克曼梁使用说明书】
☞【轻型动力触探仪使用说明书】
☞【落球仪使用说明书】
☞【CFWD-10T车载式落锤弯沉仪技术参数】

路面弯沉仪(贝克曼梁，新标准)

（可选：省级计量院检定证书）

型号：3.6m、5.4m、7.2m

一、路面弯沉仪用途

路面弯沉仪测试各测点的回弹弯沉值，通过计算求得该材料的回弹模量值，也适用于在既有道路表面测试路基路面的综合回弹模量。以便评价其承载能力,符合中华人民共和国行业标准JTG 3450-2019《公路路基路面现场测试规程》。

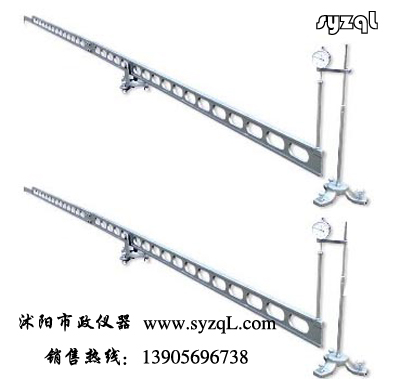

    路面弯沉仪(贝克曼梁)：由合金铝制成，上有水准泡，其前臂与后臂长度比为2:1。贝克曼梁按长度分为5.4m（3.6m+1.8m）梁和3.6m（2.4m+1.2m）梁两种，如图T 0951-1 所示。长度为5.4m 的贝克曼梁适用于各种类型的路面结构回弹弯沉的测试；长度为3.6m 的贝克曼梁适用于柔性基层沥青路面回弹弯沉的测试。
二、路面弯沉仪原理
    柔性路面在负荷作用下，形成局部下沉。当负荷移开后，路面回弹恢复原状。仪器利用杠杆原理，间接测定弯沉盆的下沉值。在负荷作用于路面时，将弯沉仪测头端置于弯沉盆的中部。用百分表测量另一端（测点立杆）的位置，记下初读数，然后移开负荷，弯沉盆回弹，测头端随之上升，另一端即下沉，百分表上示出读数与初读数之差，乘以弯沉仪的杠杆比，即是路面的弯沉值。
例如：初读数4.63mm
      终读数2.96mm
      路面回弹弯沉值为(4.63-2.96)*2=3.34mm
三、路面弯沉仪结构
   路面弯沉仪由前、后杠杆、底座及百分表支架组成。前、后杠杆用M12螺栓联接可以装拆。杠杆与底座之间采用轴承联接，底座上装有调平螺栓和水平泡，备有长度（50）、100、150mm的测杆三支，可根据现场需要选择使用。
四、路面弯沉仪技术参数
1.杠杆比：2：1；
2.总长：贝克曼梁按长度分为5.4m（3.6m+1.8m）梁和3.6m（2.4m+1.2m）梁两种；
3.百分表：0-10mm，精度：0.01mm。
五、路面弯沉仪使用方法
1、根据需要选择适宜长度的测杆，用螺丝钉固紧在弯头上；
2、用M12螺栓联接前后杠杆；
3、将测点立杆固定于后杠杆末端的螺孔中；
4、将百分表固紧在百分表架的表夹中；
5、以底座水平泡为准调整调平螺栓；
6、以上准备工作就绪，可进行测量。
六、路面弯沉仪装箱单
1、前杠杆：1根
2、后杠杆：1根
3、底座：1套
4、百分表支架：1套
5、测点立杆：1支
6、测头：1套
7、百分表：1只
8、说明书：1份

9、合格证：1份

产品相关关键字：路面弯沉仪

如果您对路面弯沉仪感兴趣，想了解更详细的产品信息，请与销售部联系：13905696738
