T0613-2025沥青脆点试验

1 目的与适用范围
  本方法适用于弗拉斯法测定各种沥青材料的脆点。
2 仪具与材料

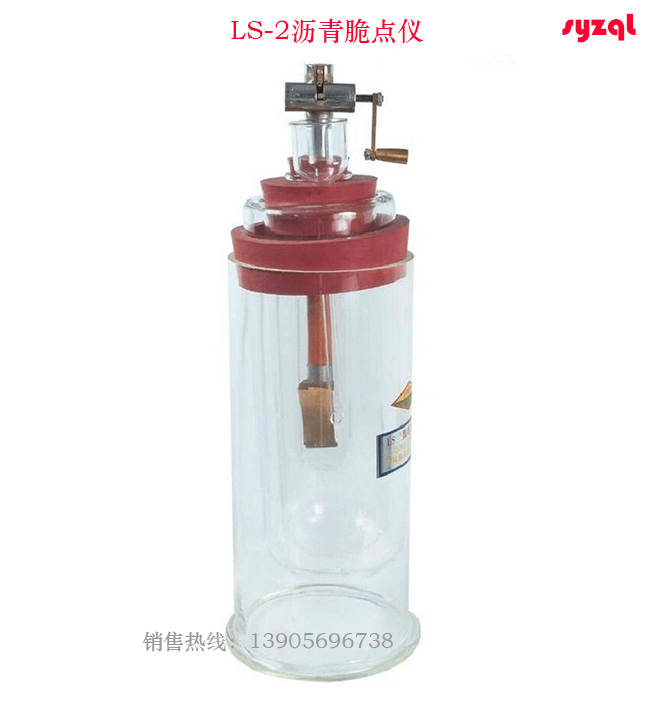

 2.1 弗拉斯脆点仪：手动弗拉斯脆点仪如图T0613-1所示，由下列各部分组成：
  注：允许使用满足本规程规定试验条件的半自动脆点仪或全自动脆点仪，其具体结构见相应的仪器使用说明书。图T0613-1弗拉斯脆点仪(尺寸单位：mm)1-玻璃外筒；2-上、下夹钳；3-弯曲器外管；4-外试样管；5-内试样管；6-固定外试样管的橡胶管或软木塞；7-固定内试样 管的橡皮塞；8-固定弯曲器的橡皮塞；9-漏斗；10-金属锥；11-定位螺栓；12-温度计；13-摇把
 2.1.1 弯曲器：如图T0613-2所示，由两个同心圆管组成，用线膨胀系数小于4×10-⁵/K、热传递率小于0.3W/(K·m)的硬质玻璃等材料制成。装配时，内管可在外管里纵向移动，两管间隙应不超过1mm。在每一圆管的下端牢固地装上夹钳(图T0613-3),用于试验时固定试片；两夹钳应处于同一平面，并与管的轴线平行。位于两夹钳之间的内管部分，留有夹缝，下端有一圆孔，以便插入内管中的温度计水银球露出，水银球应正好位于未弯曲的试片后面中间部分。同心圆两管上端装一个带有摇把的机械升降器。转动摇把，可使内管相对于外管上下移动，从而改变两夹钳之间的距离。夹钳之间的最大距离为40mm±0.1mm,转动摇把10～12圈能使两夹钳之间的距离缩短3.5mm±0.1mm。
  注：半自动或全自动脆点仪，通过内置马达驱动凸轮盘控制内管的升降速率，弯曲伸展试片。
  图T0613-2弯曲器(尺寸单位：mm)1-弯曲器的内管，外径11.5,内径7.5;2-弯曲器的外管，外径16.5,内径12.5a)试片插入后的俯视图b)未插入试片的俯视图图T0613-3夹钳(尺寸单位：mm)
 2.1.2 薄钢片：具有弹性的锰钢制成，重复弯曲不变形，长41mm±0.05mm,宽20mm±0.2mm,厚0.15mm±0.02mm,不用时钢片应展平。目测有明显弯曲变形或锈蚀的薄钢片应废弃。
 2.1.3 冷却装置：如图T0613-1所示，包括一个内试样管(内径35mm,长210mm),通过橡胶管(或软木塞)偏轴固定在外试样管(内径57.5mm,长200mm)内，橡胶管(或软木塞)上装有一个小漏斗。外试样管用橡胶管(或软木塞)固定在玻璃外筒上。外试样管 和玻璃外筒可以用符合结构要求的未镀银的真空瓶代替。应保证冷却装置的所有部件垂直。玻璃外筒和内试样管底部可放少量干燥剂。
  注：半自动或全自动脆点仪可自动控制降温。
 2.1.4 金属锥：结构及尺寸如图T0613-4所示。图T0613-4金属锥(尺寸单位：mm)
 2.1.5 温度测量装置：温度计或温度传感器，量程-38～+30℃,分度值0.5℃,精度0.5℃。
 2.2 加热器：由电源、加热板及台架组成，加热板为长160mm、宽80mm厚3mm的金属板。加热板放在可以调高的台架上，台架应为水平，并备有气泡水平和高度调节功能。加热板的下面备有可调节温度的热源。
 2.3 磁铁块：加热辅助装置，表面平滑的磁铁块，尺寸约为40mm×50mm×8mm,有一个金属盖，尺寸约为60mm×60mm×20mm,材质厚约1.5mm。
 2.4 干冰或其他冷却剂。
 2.5 乙醇或丙酮等同类物。
 2.6 天平：分析天平，最大称量500g,感量1mg。
3 方法与步骤
 3.1 准备工作
 3.1.1 按本规程T0602的方法准备沥青试样。取3个薄钢片用丙酮(或95%乙醇或98%甲基化酒精)等溶剂清洗洁净，再干燥，称取质量，精确至0.01g。
  注：薄钢片在弯曲时一般具有易于弯曲方向，这称为凸面，应通过轻轻弯曲薄钢片来确定。后续沥青应在凸面上。
 3.1.2 称取0.41g±0.01g试样放在洁净薄钢片上。将薄钢片放在磁铁块上，在电热板上缓慢加热，加热温度应符合T0602中3.2.3要求，加热时用金属盖盖住试片。当试片的沥青足够流动时，取走金属盖，用镊子夹住薄钢片前后左右摆动，使试片上均匀布满沥青且表面光滑。对于软化点高的试样，也可用预热的细针尖、细铁丝等展开方式使试片上沥青均匀布满。将试片再放到磁铁块上加热1～2min,使试片表面平整。为防止在试片制作过程中产生气泡，用合适的火焰小心扫过试片上方，去除气泡。
  注：火焰长度约为5～10mm、直径5mm,在试片表面以上2mm水平移动，仅进行1~2次。
 3.1.3 每张试片制备时间应不超过10min。将制备好的试片冷却0.5h以上至室温后，重新称量质量，不满足0.41g±0.01g时废弃。满足要求的试片在高于预估脆点+15℃温度下水平放置0.5～4h,并覆盖防尘。
 3.1.4 通过漏斗将乙醇或其同类物加入外试样管中(外试样管和玻璃外筒用未镀银的真空瓶代替时，则加入到真空瓶中),注入量至液面高度不小于100mm。
 3.2 试验步骤
 3.2.1 将试片稍稍弯曲，并仔细装入弯曲器的两个夹钳中间。若试片放置期间产生裂纹，则弃用。
 3.2.2 将已装妥试片的弯曲器置于内试样管中，插人温度计或温度传感器，使其测量试片后部的中间位置温度。再将装有弯曲器的内试样管置于玻璃外筒中。然后从漏斗中将粉碎干冰慢慢加到乙醇或其同类物内，控制加人速度，使3min后冷浴温度降速达1℃/(60±5)s。
 3.2.3 预估脆点T;。当温度到达初始温度[T;+(10±2)℃]时，开始以1r/s的速度转动摇把，转动约10转，至夹钳距离缩短3.5mm±0.1mm,不取出弯曲器观察试片上试样是否有裂缝；若无裂缝，立即以相同速度反向转回摇把，使试片伸展。弯曲器回到初始位置保持38s±5s后，重复弯曲和伸展操作，直至出现裂缝。试验时不允许从内试样管中取出试片观察。
 3.2.4 当试片弯曲时，出现一个或多个裂缝时的温度即作为试样脆点T。精确至1℃/(60±5)s。
 3.2.5 使用半自动或全自动脆点仪时，按厂家的使用说明书操作，降温速率始终维持在1℃/(60±5)s,弯曲频率也应符合上述要求。
 3.2.6 另取一片试片，初始温度为T₀+(10±2)℃,按照上述步骤测定试样脆点，记为T₁。
 3.2.7 若T;与T₀之差不大于±2℃,且T₁与T。之差不大于±3℃,则取T₀和T₁的平均值作为样品的脆点试验结果，精确至1℃。否则，另取两片试片，初始温度为T₀、T₁平均值+(10±2)℃,按照上述步骤测定试样脆点，记为T₂和T₃。
 3.2.8 若T₃与T₂之差不大于±3℃,则取T₃和T₂的平均值作为样品的脆点试验结果，精确至1℃。否则取T₀~T₃平均值作为样品的脆点试验结果，精确至1℃。
4 允许误差
  脆点的重复性试验的允许误差为3℃,再现性试验的允许误差为6℃。
5 报告
 5.1 试验项目名称和执行标准。
 5.2 样品的编号、名称、产地和规格。
 5.3 接样日期、样品描述。
 5.4 试验日期，仪器设备的名称、型号及编号。
 5.5 脆点试验结果。
 5.6 其他需要说明的情况。
