T0746-2025沥青混合料单轴贯入强度试验

关键字: T0746-2025沥青混合料单轴贯入强度试验日期: 2025-10-20 5:36:42 点击 65440 次

-
-
-
-
-
T0746-2025沥青混合料单轴贯入强度试验

1 目的与适用范围
1.1 本方法适用于测定沥青混合料的贯入强度，以评价其高温性能。
1.2 本方法适用于室内成型试件或现场取芯试件的贯入强度测试。
1.3 本试验标准温度为60℃,也可根据需要采用其他温度。
2 仪具与材料

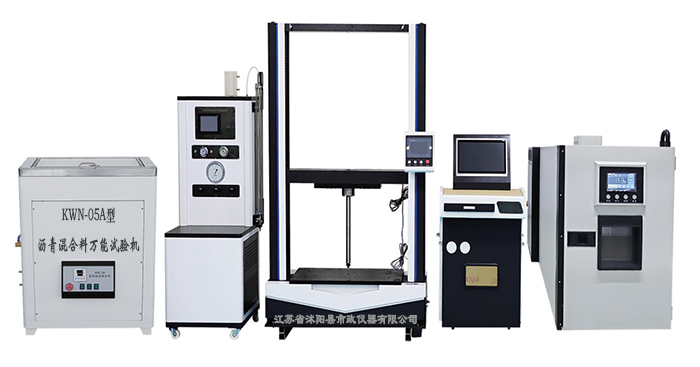

2.1 万能材料试验机：应采用满足下列试验条件的万能材料试验机，或其他路面材料试验设备，数据采集频率≥50Hz:
(1) 加载装置：加载能力不小于10kN,最大荷载应不超过其量程的80%,精度±10N。试验机宜具有伺服系统，加载速率控制精度±0.1mm/min。
(2) 环境箱：控温精度±0.5℃。
2.2 贯入压头：结构及尺寸如图T0746-1所示，Q235不锈钢材质，硬度为HRC10~HRC30。对于直径150mm试件，采用大压头；对于直径100mm试件，采用小压头。
a)大压头b)小压头图T0746-1贯入压头(尺寸单位：mm)
2.3 其他设备：电热鼓风干燥箱、卡尺、浸水天平等。
3 试验准备
3.1 标准试件直径为150mm±2mm,公称最大粒径≤16mm的沥青混合料也可采用直径100mm±2mm;标准试件高度为100mm±2mm。现场取芯试件，高度应满足38～102mm。
3.2 按T0740拌制沥青混合料试样，或按T0701从拌和楼取沥青混合料试样；试样室内短期老化后，按T0736成型试件。
3.3 也可按T0701从现场钻取试件。若芯样两端不平滑，应使用切割机切除不平滑部分。

3.4  在三个位置测定试件直径、高度，直径、高度不满足要求的试件废弃。按本规程相

关试验方法测定试件的空隙率、VMA 和 VFA 等参数，其空隙率与设计空隙率之差应≤ ±1%。
3.5  若试件制备后，在15℃以下环境中避光保存，存放时间不宜超过14d,且不可堆叠。

3.6  一组试验宜为5～6个试件。
4  试验步骤
4.1  将试件、压头放入预热至60℃±0.5℃环境箱中保温，保温时间一般为5～6h, 当环境箱容量较小而试件较多时，也可把试件放在60℃±2℃的电热鼓风干燥箱中保温。

4.2  将试件垂直放在试件台上，调整试件位置与贯入压头对中。

4.3  粗调贯入压头高度，使其距离试件表面约为1mm,然后继续微调贯入压头高度使其与试件接触，直至接触压力接近0.05kN。

4.4  启动加载装置，加载速率为1mm/min±0.1mm/min,    记录压力和位移，当应力值降为应力极值点的90%时，停止试验。
5  数据处理
5.1  绘制单轴贯入试验典型应力-变形曲线，如图T  0746-2 所示。取曲线上试件破坏时最大应力值，精确至0.1MPa。

图T0746-2    单轴贯入试验典型应力-变形曲线

5.2  按式(T 0746-1)计算沥青混合料的贯入强度，精确至0.1。
R₁=σpf₁f₁
式中：R,——贯入强度，MPa;
σp——试件破坏时最大应力，MPa;

f-——修正系数，对于直径150mm 标准试件，f₁=0.35;    对于直径100mm 标准试件， f₄=0.34; 对非标准试件，应按式(T 0746-2)或式(T 0746-3)计算修正系数；
f₁——取样系数，对于室内成型试件为1,对于现场钻芯试件为1.15。

5.2.1     对于直径150mm 的试件，试件高度h 为38～102mm 时，按式(T   0746-2)计算修正系数，精确至0.1。
f₁=0.0023h+0.12                                                 (T0746-2)

5.2.2     对于直径100mm 的试件，试件高度h 为38～102mm 时，按式(T   0746-3)计算修正系数，精确至0.1。
f=0.0012h+0.22                                                  (T0746-3)

5.3     当一组测定值中某一测定值与平均值之差大于标准差的k 倍时，该测定值应予舍  弃，并以剩余测定值的算术平均值作为试验结果，精确至0.1MPa。当试验数目n 为4、5、
6 时，k 值分别为1.46、1.67、1.82。
6  报告
6.1  试验项目名称和执行标准。

6.2  沥青混合料的类型。

6.3  试验日期，仪器设备的名称、型号及编号。

6.4  接样日期、试件尺寸、试件成型方式、毛体积相对密度、空隙率。

6.5  试验温度、加载速率、贯入强度。

6.6  其他需要说明的情况。
