T0730-2025 沥青混合料渗水试验

1 目的与适用范围
  本方法适用于测定沥青混合料试件的渗水系数，以检验沥青混合料的配合比设计。
2 仪具与材料

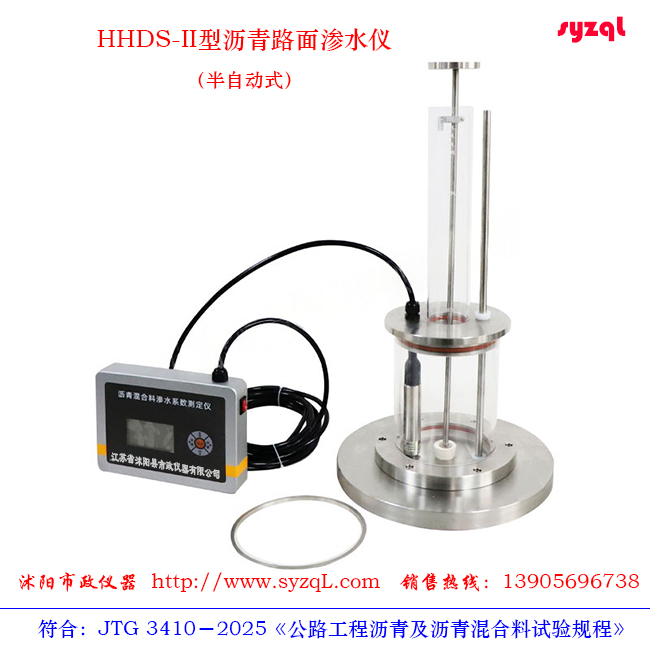

 2.1 路面渗水仪：半自动式，结构及尺寸如图T0730-1所示，上部为透明有机玻璃量筒，容积600mL,上有刻度，在100mL及500mL处有粗标线，10mm高度为20mL;下部为透明有机玻璃筒，通过铝或不锈钢材质的连接座与上部相接，通过固定座固定在底座上；底座为铝或不锈钢材质，下方开口内径150～151mm、外径300mm,上方中部有一个出水孔，直径为25mm±2mm;渗水仪内部设置一个活塞，底部为橡胶塞，外径稍大于出水孔孔径；渗水仪内部设置一个液位传感器，其与外部显示器连接，试验时显示器实时显示液面高度和渗水系数。
  注：在本规程过渡阶段，对于渗水系数不大于300mL/min的沥青混合料，允许继续采用旧渗水仪进行试验，但对于新购置渗水仪应满足本方法要求。
 图T0730-1半自动式渗水仪(尺寸单位：mm)1-底座；2-固定座；3下部有机玻璃筒；4-连接座；5-上部有机玻璃量筒；6-橡胶塞连杆；7-橡胶塞；8-液位传感器；9-排气管
 2.2 套环：变厚度金属圆环，底部为刀口，外径为149～150mm,宽度5mm,上壁厚约5mm, 主要防止密封材料被挤压进入测试面而导致渗水面积不一致。
 2.3 塑料圈：内径150mm、外径300mm。
 2.4 配重：铸铁或不锈钢，两块1/2圆或四块1/4圆，总质量约10kg。
 2.5 秒表。
 2.6 密封材料：橡皮泥。
 2.7 试验用水：洁净水，水温为15～25℃。
 2.8 其他：粉笔、刮刀等。
3 方法与步骤
 3.1 准备工作
 3.1.1 按照本规程T0703轮碾法成型沥青混合料试件，一组试件不少于2个。成型试件的空隙率与设计空隙率之差应≤±1%。
 3.1.2 组合安装渗水仪。
 3.1.3 将渗水仪通过支架或垫块直接水平支在一个接水容器(大桶或水槽等)上。按照3.2方法，测定渗水仪流过100mL和500mL时间差，测量不少于5次，取算术平均值作为渗水仪自由排空的时间(记为t),准确至0.1s。t应≤0.8s。
 3.2 试验步骤
 3.2.1 将试件通过支架或垫块水平支在一个接水容器(大桶或水槽等)上，将塑料圈对中放在试件上。用粉笔分别沿塑料圈画一个圆环。取走塑料圈，用密封材料将圆环位置进行密封，密封材料应有一定厚度。
 3.2.2 将套环对中放在试件表面，清除套环内任何密封材料或废报纸等杂物；然后将渗水仪对中放在试件表面、用劲均匀压在圆环密封材料上。必要时将配重加在渗水仪底座上。
 3.2.3 将橡胶塞塞紧渗水仪出水孔；向量筒中注满水。然后向上轻拔活塞、挂在上部有机玻璃量筒顶端，量筒中水通过出水孔下行、排出渗水仪下部空间、底座与试件间隙中空气，必要时向量筒中补充加水；当量筒中水面下降速度变慢，上部量筒、排气管中无气泡时，向量筒中补充加水，液面至0刻度线。
 3.2.4 按如下方法之一进行测定：
 (1) 待水面下降至100mL刻度，立即计时，测记180s相应液面的水量。
 (2) 待水面下降至100mL 刻度，立即计时，液面下降迅速，未达到180s液面已经下降至500mL刻度线，则测记液面达到500mL刻度线的时间。
 (3) 若在进行3.2.3步骤中，水下降速度非常缓慢，计时180s目测水面下降不超过100mL刻度线。记录起始液面相应的水量，同时计时，测记计时300s相应液面的水量。
 (4) 同一试件，再次加水至液面达到0刻度线，再测定2次。
 3.2.5 测试过程中，如水从底座与密封材料间渗出，说明密封不够，应重新密封。
 3.2.6 按以上方法，完成一组2个试件测定。
4 数据处理
 4.1 按式(T0730-1)计算沥青混合料试件的渗水系数，精确至0.1。
 (T0730-1)

式中：Cw——渗水系数，mL/min;
v₁——第一次计时的水量，mL;
v₂——第二次计时的水量，mL;
t₁——第一次计时的时间，s;
t₂——第二次计时的时间，s;
t₀——渗水仪影响时间，s。若第二次计时的水量达到500mL,则 to=t.,即为渗水仪 自由排空的时间；当其他条件时，t₀=0。
 4.2 一个试件取3次测定值的算术平均值。
 4.3 取 一 组试件算术平均值的平均值作为沥青混合料的渗水系数，精确至1mL/min。
5 报告
 5.1 试验项目名称和执行标准。
 5.2 沥青混合料的类型、毛体积相对密度、空隙率。
 5.3 接样日期、样品描述。
 5.4 试验日期，仪器设备的名称、型号及编号。
 5.5 渗水仪自由排空的时间和混合料渗水系数。
 5.6 其他需要说明的情况。
