T0750-2025 沥青混合料浸水膨胀试验--∷江苏省沭阳县市政仪器有限公司欢迎您！

新闻列表

· 新规范JTG .. -11-27
· T0711-2.. -12-05
· T0670-2.. -11-30
· T0665-2.. -11-30
· T0659-1.. -11-30

搜索产品

产品分类

联系信息

当前位置：首页 > 新闻中心 > T0750-2025 沥青混合料浸水膨胀试验

T0750-2025 沥青混合料浸水膨胀试验

关键字: T0750-2025沥青混合料浸水膨胀试验日期: 2025-12-22 18:27:04 点击 47343 次

JTG 3410-2025《公路工程沥青及沥青混合料试验规程》----26 沥青混合料水敏感性能【T0750-2025 沥青混合料浸水膨胀试验】478

1.仪具与材料：
☞【恒温水槽】
2.沥青混合料水敏感性能试验方法：
☞【T0729-2025 沥青混合料劈裂强度比试验】
☞【T0730-2025 沥青混合料渗水试验】
☞【T0749-2025 沥青混合料水热敏感性试验】
☞【T0750-2025 沥青混合料浸水膨胀试验】
3.仪具操作规程：
☞【101A-3型鼓风干燥箱试验规程】
4.仪具使用说明书：
☞【电热鼓风干燥箱使用说明书】
☞【电子天平说明书】
5.沥青混合料水敏感性能仪具与材料：
☞【沥青混合料劈裂试验仪】
☞【沥青路面渗水仪（半自动式）】
☞【沥青混合料水热敏感性试验仪】
☞【恒温水槽】

T0750-2025 沥青混合料浸水膨胀试验

1 目的与适用范围
  本方法适用于测定钢渣沥青混合料高温浸水后试件产生裂缝、鼓包情况，以评价其浸水体积安定性。
2  仪具与材料

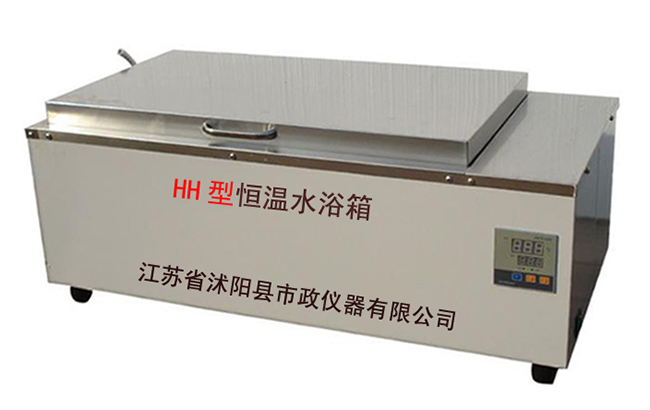

2.1 恒温水槽：能够恒温60℃±1℃。标准击实试件，水槽深度不小于150mm;对于大型击实试件，水槽深度不小于230mm。水槽底部为多孔板或试件架，使试件底部与水槽底部间距不少于50mm,试件顶面距离水面不少于30mm。
2.2 温度计：量程θ~100℃,分度值1℃。
3 试验准备与步骤
3.1 按如下要求准备试件：
(1) 按本规程T0702马歇尔击实法成型标准击实试件或大型击实试件。试样应进行短期老化。实测试件密度和空隙率，实测空隙率与设计空隙率之差应≤1%。一组试验不少于3个试件。
(2) 按本规程T0736旋转压实法成型试件。试样应进行短期老化。实测试件密度和空隙率，实测空隙率与设计空隙率之差应≤1%。一组试验不少于3个试件。
(3) 按本规程T0701现场钻取芯样，试件直径为100mm±2mm或150mm±3mm。一组试验不少于3个试件。
(4) 对于空隙率超过10%的沥青混合料，宜采用相同公称粒径的密级配沥青混合料试件代替进行评价。
3.2 将一组试件放入60℃±1℃的恒温水槽中浸泡72h±0.5h。
3.3 取出试件，观察有无裂缝、鼓包、颜色变化或掉粒松散。
4 数据处理
  若所有试件均未产生裂缝，且鼓包不大于3处，则记为“无裂缝”,否则记为“有裂缝”。
5 报告
5.1 试验项目名称和执行标准。
5.2 沥青混合料的类型。
5.3 接样日期、试件尺寸。
5.4 试验日期，仪器设备的名称、型号及编号。
5.5 试验温度、裂缝试验结果、颜色变化或掉粒等试验情况。
5.6 其他需要说明的情况。

产品相关关键字：T0750-2025 沥青混合料浸水膨胀试验
如果您对T0750-2025 沥青混合料浸水膨胀试验感兴趣，想了解更详细的产品信息，请与销售部联系：13905696738

分享到： QQ空间新浪微博腾讯微博人人网网易微博

上一条：T0749-2025 沥青混合料水热敏感性试验下一条：T0759-2025 沥青混合料含水率试验(烘干法) 打印本页关闭本页
