全自动沥青抽提仪技术参数
关键字: 全自动沥青抽提仪技术参数 日期: 2022-9-21 15:11:58 点击 13750 次
全自动沥青抽提仪技术参数

一、用途
    全自动沥青抽提仪能够快速测定沥青混合料的油石比，具有自动完成抽提过程不需要人为参与。 全自动沥青抽提仪由混合料筛分、沥青抽提、溶剂回收三部分组成。
二、全自动沥青抽提仪技术参数
  ⒈试样容量：1000g∽1500g；
  ⒉抽提精度：≤0.1%；
  ⒊抽提时间：20∽40分钟/次；
  ⒋离心分离转速：5500r.p.m、11000r.p.m；
  ⒌工作环境温度：5∽40℃，相对温度<80%；
  ⒍电源电压：AC380V 50Hz 5kw；
  ⒐设备外形尺寸(mm)：1400（L）×800（W）×1600（h）。

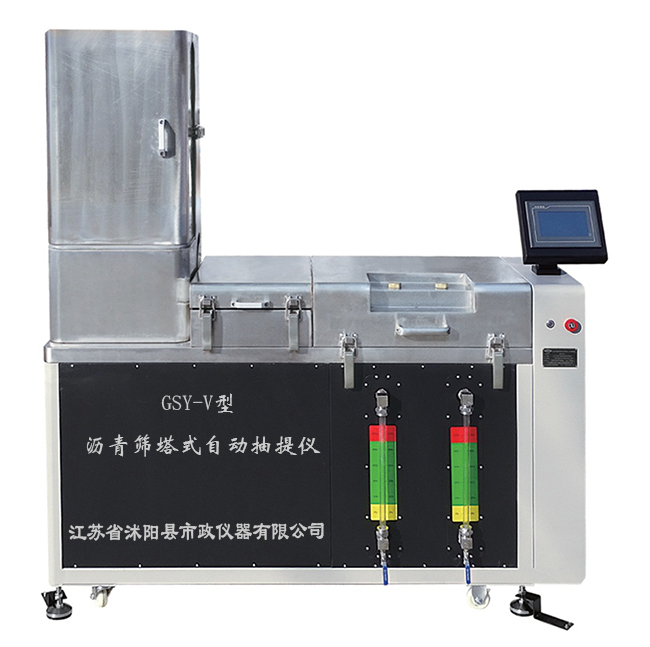

  ⑴ GS-V型沥青自动抽提仪由高速离心分离系统、电磁振动筛分系统、溶剂回收系统、溶剂供给系统、电控电源箱、底盘组成。
  ⑵ 离心分离系统由离心轴、离心筒、离心轴护套、收集槽、收集槽盖、减振螺栓、双速电机、高速传动皮带组成。
  ⑶ 电磁振动筛分系统由振动电磁铁、锥形筛分座锁紧手柄、套筛、喷淋盖、喷淋盖琐紧螺母、锥形筛分座移动导液管组成。
  ⑷ 溶剂回收系统冷凝箱、溶剂回收室、溶剂组成。冷凝箱中设有水冷却盘管。溶剂箱上部设有混合液收集盘溶剂回收室上部设有冷却格栅。回收室中设有清洗喷头1只，液位开关西只、3只电加热器、2只测温头、2只直读液位计、混合液排放阀。
  ⑸ 溶剂室设有冷却管、直读液位计、溶剂排放阀。溶剂供给系统由供液管线、溶剂泵、泵输液管线、手动换向阀、抽提管线、清洗管线组成。
  ⑹ 泵供液管线为溶剂室至泵的供液管线。由手动球阀、脏物过虑器、金属软管组成。
  ⑻ 清洗管线为手动换向阀出口至溶剂回收室清洗喷头，由金属软管连接。
四、全自动沥青抽提仪技术参数-冷却水循环系统
  ㈠冷凝室、溶剂室设有水冷盘管，由外部软管联接。冷却水压力≮2bar,水温≯12℃。
  ㈡冷凝室上部软管为进水管，溶剂室下部软管为排水管。
  ㈢设备结构示意图
  • 离心分离系统；
  • 再生液注液口；
  • 收集槽；
  • 溶剂注液口；
  • 收集槽盖；
  • 冷凝箱；
  • 收集槽排液管；
  • 直读液位计；
  • 电磁振动器；
  • 溶剂回收室；
  • 移动导液管；
  • 溶剂室；
  • 锥形筛分座；
  • 液体排放阀；
  • 套筛；
  • 电控电源箱；
  • 套筛锁紧螺母；
  • 活动底盘
  • 喷淋盖

产品相关关键字：全自动沥青抽提仪技术参数
如果您对全自动沥青抽提仪技术参数感兴趣，想了解更详细的产品信息，请与销售部联系：13905696738
