马歇尔稳定度试验仪使用说明书
关键字: 马歇尔稳定度试验仪使用说明书 日期: 2025-12-6 9:09:55 点击 9648 次
马歇尔稳定度试验仪使用说明书
JTG 3410-2025《公路工程沥青及沥青混合料试验规程》----21 沥青混合料马歇尔 【T0710-2011沥青路面芯样马歇尔稳定度试验】377
1.仪具与材料：
☞【全自动马歇尔稳定度仪】
☞【恒温水槽】
☞【电热鼓风干燥箱】
☞【电子天平】
☞【游标卡尺】
2.沥青混合料马歇尔试验方法：
☞【T0709-2025 沥青混合料马歇尔稳定度试验】
☞【T0710-2011 沥青路面芯样马歇尔稳定度试验】
3.仪具操作规程：
☞【101A-2型电热鼓风恒温干燥箱操作规程】
☞【101A-3型鼓风干燥箱试验规程】
4.仪具使用说明书：
☞【电热鼓风干燥箱说明书】
☞【数显恒温水浴使用说明书】
☞【电子天平说明书】
☞【马歇尔稳定度试验仪使用说明书】
5.沥青混合料马歇尔仪具与材料：
☞【标准稳定度试验仪】
☞【大型稳定度试验仪】
☞【恒温水槽】
☞【电热鼓风干燥箱】
☞【电子天平】
☞【温度计】
☞【游标卡尺】

尊敬的用户
  感谢您购买本公司产品！为了便于您正常使用马歇尔稳定度试验仪，请您认真阅读并妥善保存使用说明书。如您有任何疑问或想了解更多产品信息，敬请垂询我公司售后电话：0527-83791068或浏览官方网站: http://www.syzqL.com/，我们将随时为您服务！

前言
  为了更好使用仪器，确保使用者的人身安全，请仔细阅读本使用说明书，当您遇到任何疑问而本说明书又无法提供解答时，请与经销商或我司售后联系。

重要内容
 ➊ 请勿自行拆装或更改本仪器的装配件和电路。
 ➋ 切勿让本机遭受雨淋或受潮，严防水、油、药剂等液体进入机件，以避造成电击，失火等危险。
 ➌ 清洁前将本机电源断开，用柔软的干抹布擦拭面板及机身其他部位。
 ➍ 谨防针，钉，硬币，螺丝等金属物件进入仪器机箱内部，否则可能导致机械故障，电路短路等危险。
 ➎ 不小心将水或其它液体溅入仪器内，请立即关闭电源，并设法待水挥发或取出物件后通电使用。
 ➏ 从仪器背面连接电源线，用手拿插头拔插时，严禁拖拉硬拽电线。严防高温，老鼠等损坏电线。
 ➐ 仪器工作环境为温度5-70℃,湿度50-90%(不凝露)，过高的湿度将影响本仪器的电气安全性能。
 ➑ 本仪器使用220V电源，使用前必须将仪器的接地处使用不低于1平方线可靠接地。

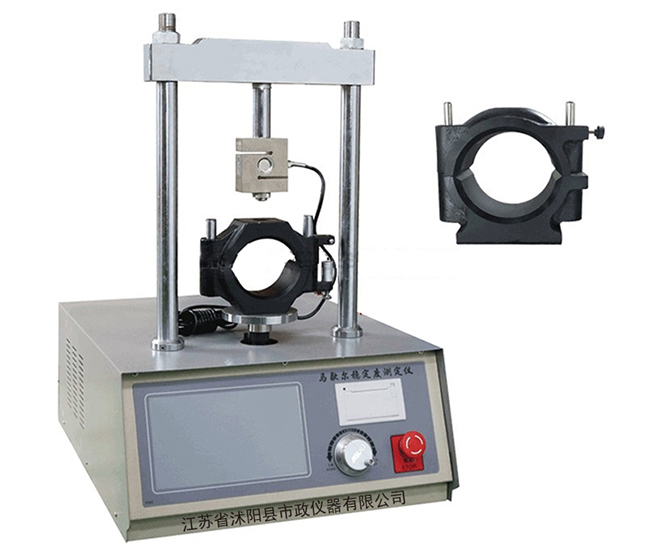

规格型号：DMW-3A
用户在仪器使用前必须接地良好，注意用电安全！

一、用途

  本仪器符合中华人民共和国行业标准JTG 3410-2025《公路工程沥青及沥青混合料试验规程》标准要求。用于测定沥青混合料的稳定性和抗塑性变形的能力-稳定度和流值，为沥青混合料的组成配比设计提供准确依据。

二、结构特点

 ⑴ 沥青混合料是一种感温性材料，它的强度随着温度的变化有很大的差别。为了保证它在修成路面后在行车作用下，不产生推移、车辙等病害，沥青混合料必需具备一定的热稳定性。电脑马歇尔稳定度仪就是检验沥青混合料稳定性专用的先进的仪器设备。
 ⑵ 电脑马歇尔稳定度仪是以先进微处理器为基础，机械电气一体化设计的最新机型；配双位移传感器。试验过程自动测控完成，试验完成后自动停机，自动测算流值平均值整个试验过程的稳定度数据和流值数据自动保存。
 ⑶ 主机具备自动打印载荷-变形量曲线和试验结果功能，在试验结束后可打印输出试验结果和载荷-变形量曲线。
 ⑷ 配置标准RS-232接口，配置便携电脑和相应软件可记录实时载荷-变形量曲线，并存档

三、主要技术参数

 ① 压力机最大荷载:50KN；
 ②压力传感器（荷载）测量范围:≤50KN；
 ③压力传感器测量精度:1％；
 ④流值范围:0­～15mm；
 ⑤流值精度：1％；
 ⑥试件尺寸：Φ101.6mm,Φ152.4mm（选配）；
 ⑦工作电压:220 VAC±10％,50Hz；
 ⑧工作环境温度:5℃0­～30℃；
 ⑨试验仪上升速度:50±5mm/min；
 ⑩数据输出接口:RS-232。

四、基本组成

 ① 压力试验与电控一体机荷载传感器；位移传感器打印机（选件）便携电脑（选件）工作原理
 ② 试验仪的电机供电由内部控制盒提供。试验仪面板上的控制按钮可以控制压力机工作台板的升降，控制仪面板上的启动按钮按下后，压力机工作平台上升、荷载传感器和位移传感器初始值自动归零，测量数据送入数显控制面板。试验仪测得压力最大值时，自动控制电机停机；显示最大稳定度和流值，完成试件的检测过程。
 ③ 配置便携电脑和相应软件，可以通过电脑直接控制整个测试过程；实时显示压力－位移曲线；将试验数据存档和打印试验结果。

五、仪器操作方法

 1、整个设备放置在一个水平的平台上，平台应能够承载100Kg以上的质量。设备后面与墙壁之间的距离不应小于100mm。
 2、环境温度最好在22℃左右；控制仪使用供电电压为AC220V、50Hz，如使用的电源电压波动较大时（超过220V的±10％），应采用稳压设备，保证仪器的正常使用，供电电压不符合要求时，禁止使用操作设备，否则将会导致仪器的严重损坏。
 3、供电部分有保险管插座；规格为Φ5X20－10A
 4、在安装时，将荷载传感器、位移传感器、试验仪的供电电缆分别接入相应接口，并保证连接可靠。
 5、开启电源开关，使整个设备预热20分钟左右。
 6、按上升按扭，电机运行，试验平台上升；松开后电机停止运行。（注意：手柄不能插在主机上）
 7、按下降按扭，电机运行，试验平台下降；松开后电机停止运行。（注意：手柄不能插在主机上）
 8、按试验规范要求，试验前应将试件和上下压头放入恒温水槽中，进行保温。
 9、将按试验规范要求保温好的试件放入上下压头之间；装入试验仪；插入位移传感器。
 10、分别调节位移零位调节螺，位移触杆和调节螺钉端面接触良好。并使位移传感器显示数值在0.0-0.5mm之间，以消除误差。
 11、先按下复位按扭，进行复位；再按下启动按钮，压头上升，控制面板上的数显自动清零，实时显示压力和位移值。检测到最大荷载时，试验仪自动停机，同时将稳定度、流值显示结果锁定在试验仪的显示面板上，可读取数值。按下下降按钮，压盘下降到适当位置，取出上下压头，试验结束。
 12、试验结束时，数显仪器显示的最终结果可以通过打印机输出试验结果，在没有按复位键的情况下按打印键，打印机自动打印载荷-变形量曲线和试验结果报告；再按打印键重复打印试验结果。
 13、在试验过程中，遇见异常情况时可以按复位按钮，终止试验。
 14、每次试验重新开始前，应先按复位按钮，使试验仪器复位。
 15、使用便携电脑的DB9串口和仪器的DB9连接，并使用相应控制软件，可以直接控制试验仪器的启动，实时显示稳定度和流值的曲线，在试验结束时，可以存档试验文件，打印试验报告。

六、仪器标定

 ⑴ 电脑马歇尔稳定度仪用荷载传感器测定压力（稳定度）值，用位移传感器测定变形（流值）。
 ⑵ 仪器在出厂时，两种传感器均已进行了标定。
 ⑶ 按规定，每年使用单位应将仪器送国家认定的计量单位进行标定。
 ⑷ 压力传感器计量标定：
 ⒈将标准测力计置于全自动马歇尔稳定度仪升降托盘上，并使之与压力传感器接近，把传感器电缆与控制仪相连接。加电20分钟后开始标定。
 ⒉在未加压状态下，应使显示窗口为零，否则调整荷载调零电位器，使稳定度窗口显示数字为0.00mm。
 ⒊加压进行逐点检测。在 10， 25， 50KN点处，检测显示数据，各点的显示数字在检测过程中允许有±1％的误差。
 ⒋调整荷载调满电位器，使加压45KN时，稳定度显示数字在45KN±1％的范围内。
 ⑸ 位移传感器计量标定：
 ⒈在全自动马歇尔稳定度仪压头内放置一块冷试件，将位移传感器安装好，调节位移零位调节螺钉，使位移触杆和调节螺钉端面接触良好。（或将传感器固定在测量检测架上，放置在一水平平台上，传感器垂直基准平面，对位移传感器进行标定）；将传感器电缆与控制仪相连接。加电20分钟后开始标定。
 ⒉记录零点显示数字，即零点基值。在位移传感器动杆移出到第一刻线时，调整位移调零电位器，使位移显示数字在0.00mm。
 ⒊将10.24m块规置于位移传感器触点和测量平面之间。调整位移调满电位器，使位移显示数字为10.24mm±1％。
 ⒋用5.12块规检测中值，观察显示数字，在检测过程中允许测量误差±1％。

七、装箱清单

 1、主机：1台
 2、压力传感器：1套
 3、位移传感器：1套
 4、电源线：1根
 5、试件压头：1套
 6、摇把：1只
 7、产品说明书：1份
 8、产品合格证：1份

如果您对马歇尔稳定度试验仪使用说明书感兴趣，想了解更详细的产品信息，请与技术部联系：0527-83791068
