T0612-2025沥青含水率试验--∷江苏省沭阳县市政仪器有限公司欢迎您！

新闻列表

· T0614-2.. -09-22
· T0612-2.. -09-22
· T0607-2.. -09-22
· T0606-2.. -09-20
· T0605-2.. -09-20

搜索产品

产品分类

联系信息

当前位置：首页 > 新闻中心 > T0612-2025沥青含水率试验

T0612-2025沥青含水率试验

关键字: T0612-2025沥青含水率试验日期: 2025-9-22 17:29:38 点击 214516 次

JTG 3410-2025《公路工程沥青及沥青混合料试验规程》----6 沥青成分【T0612-2025沥青含水率试验】

1.仪具与材料：
☞【沥青含水率测定仪】
☞【100mL量筒, 精度±0.50mL】
☞【2kg/0.01g电子天平】
☞【电热鼓风干燥箱】
☞【5ml滴定管】
☞【200g/0.1mg分析天平】
☞【石棉网】
☞【二甲苯】
2.沥青成分试验方法：
☞【T0607-2025沥青溶解度试验】
☞【T0612-2025沥青含水率试验】
☞【T0614-2025沥青灰分含量试验】
☞【T0615-2025沥青蜡含量试验(裂解蒸馏法)】
☞【T0618-1993沥青四组分试验(DS法 )】
☞【T0634-2025沥青四组分试验(TLC/FID法)】
☞【T0626-2000沥青酸值测定方法】
☞【T0635-2025沥青中磷酸成分测定方法】
☞【T0636-2025沥青红外光谱试验】
☞【T0637-2025聚合物含量测定试验(电化学分析法)】
3.仪具操作规程：
☞【沥青软化点测定仪操作规程】
☞【101A-2型电热鼓风恒温干燥箱操作规程】
☞【101A-3型鼓风干燥箱试验规程】
☞【HWY—30型高低温恒温水浴操作规程】
4.仪具使用说明书：
☞【沥青溶解度过滤装置使用说明书】
☞【电热鼓风干燥箱说明书】
☞【数显恒温水浴使用说明书】
☞【电子天平说明书】
5.沥青成分仪具与材料：
☞【沥青溶解度过滤装置】
☞【沥青含水率测定仪】
☞【立式高温电炉】
☞【沥青蜡含量试验仪】
☞【沥青质抽提器】
☞【氢火焰离子化检测仪(FID)】
☞【沥青电位滴定仪】
☞【红外光谱仪】

T0612-2025沥青含水率试验

1 目的与适用范围
1.1 本方法适用于测定道路石油沥青、改性沥青、乳化沥青、稀释沥青和天然沥青等的含水率。
1.2 本方法也适用于测定乳化沥青的沥青含量。
2 仪具与材料

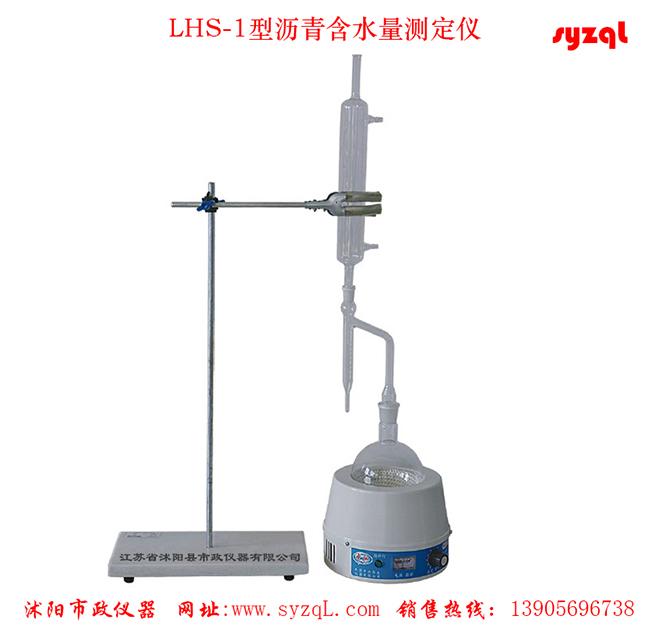

2.1 含水率测定仪：如图T0612-1所示，由下列几部分组成：
(1) 玻璃烧瓶：退火硬玻璃制的蒸馏烧瓶，圆底，短颈，直径100mm,容积500mL。
(2) 冷凝管：水冷式回流玻璃管，内管外径10mm±1mm;套管直径40～50mm,长不小于300mm;其与水分接收器连接处为19号磨口，末端为30°±5°斜切口，且低于磨口下方约10mm。也可使用满足要求的其他冷凝管。
(3) 水分接收器：退火硬玻璃制，分为10mL和25mL两个规格，结构及尺寸如图T0612-2所示，其与冷凝管连接处为19号磨口。10mL规格：0～0.3mL设有10个等分刻度；0.3～1mL设有7个等分刻度；1～10mL分度为0.2mL。25mL 规格：0～2mL分度为0.1mL2～10mL分度为0.2mL。也可采用精度满足要求的其他尺寸的水分接收器。
2.2 铁架：附有铁环及铁夹。
2.3 量筒：100mL，精度±0.5mL。
2.4 天平：最大称量2kg,感量0.01g。
2.5 加热器：装有温度调节器的电热套或燃气灯。
2.6 滴定管：5mL 微型滴定管，精度±0.010mL;也可采用5mL微型移液管，精度±0.015mL。
2.7 石棉网。
2.8 电热鼓风干燥箱：满足T0602中2.1要求的烘箱。
2.9 溶剂：二甲苯或甲苯与二甲苯(体积比20:80)的混合物等，工业纯。
2.10 其他：烘干的无釉磁片或玻璃珠，带橡皮头的玻璃棒，金属盘等。
3 半固态、固态、黏稠沥青含水率试验(蒸馏法)
3.1 蒸馏装置标定
3.1.1 蒸馏装置首次使用或使用中每年标定一次。
3.1.2 水分接收器的标定。用微型滴定管或微型移液管，逐个检验0.1mL、0.2~1mL,以及2mL、3～10mL(大玻璃烧瓶至25mL) 各刻度，对于0～1mL误差不大于0.05mL,2～10mL(或至25mL)各刻度误差不大于0.1mL。
3.1.3 蒸馏装置的标定。分别称取1g、9g水注入蒸馏烧瓶中，采用0～10mL水分接收器，按照4的试验步骤进行蒸馏，回收水的质量满足1g±0.1g、9g±0.2g,则蒸馏装置满足要求，否则说明蒸馏装置存在蒸汽泄漏、沸腾过快、水分接收器校准不准确等情况。按同样方法，称取12g、24g水，采用0～25mL水分接收器进行蒸馏，回收水的质量满足12g±0.2g、24g±0.2g。
3.2 试验步骤
3.2.1 称量洗净并烘干的玻璃烧瓶的质量m₁精确至0.1g。
3.2.2 按T0602准备沥青试样，注入玻璃烧瓶中100g±0.1g,称其合计质量m₂精确至0.01g。将玻璃烧瓶中的混合液仔细摇匀，避免混合液溅出。
3.2.3 用量筒量取100mL溶剂，注入玻璃烧瓶中，并投入烘干无釉磁片或玻璃珠以助沸。
3.2.4 如图T0612-1所示，采用10mL规格的水分接收器。冷凝管与水分接收器的轴心线要重合，冷凝管下端的斜口切面要与接收器的支管管口相对，接收器支管的斜口应进入蒸馏烧瓶15～20cm。冷凝管的内壁要预先用脱脂棉拭干；在冷凝管的上端塞上松松的脱脂棉，避免空气凝结。
3.2.5 蒸馏试验应在通风橱中进行。冷凝管接上冷循环水，开始循环，采用加热装置进行加热，控制沸腾蒸馏速度，使冷凝管中液体下滴速度控制为2～5滴/s。
3.2.6 若冷凝管内壁附有水滴，应提高蒸馏速度，或切断冷循环水几分钟予以去除。继续蒸馏，直至除水分接收器外蒸馏装置的其他任何部分都没有可见的水，且5min内水分接收器中水量恒定。
3.2.7 停止蒸馏后，将玻璃烧瓶在室温中冷却。若水分接收器侧面或冷凝管内壁仍然附有水滴，用细不锈钢丝或玻璃棒将其移入水分接收器收集的水中。
3.2.8 读记水分接收器内水分的体积V。当水分接收器内的溶剂呈现浑浊，且水分接收器收集的水分不超过0.2mL时，将水分接收器浸入热水中20～30min,使溶剂澄清，再将水分接收器冷却至室温后，读记水分接收器内水分的体积Vw。
3.2.9 同一样品应至少平行试验两次。
4 稀释沥青含水率试验(蒸馏法)
4.1 试验准备
  同3.1的要求。
4.2 试验步骤
4.2.1 按T0602准备沥青试样，注入玻璃烧瓶中200g±0.1g。
4.2.2 按3.2试验步骤进行蒸馏试验。
5 乳化沥青含水率试验(蒸馏法)
5.1 试验准备
  同3.1的要求。
5.2 试验步骤
5.2.1 按T0602准备沥青试样，注入玻璃烧瓶中100g±0.1g(当含水率为20%~40%时，为50g±0.1g;当含水率大于40%时，按蒸馏得到15～20mL水计算试样质量)。
5.2.2 溶剂用量为100～200mL, 采用25mL 规格的水分接收器，按3的试验步骤进行蒸馏试验。
6 块状、粉末状沥青含水率试验(烘干法)
6.1 试验准备
6.1.1 按T0602准备200g沥青试样两份
6.2 试验步骤
6.2.1 称量洁净、干燥金属盘质量m₁。
6.2.2 将试样置于金属盘中，称量试样和金属盘的总质量m₂然后105℃±5℃烘干至恒重。
6.2.3 取出试样，冷却至室温后称取试样与容器的总质量m₃。
7 数据处理
7.1 按式(T0612-1)计算蒸馏法试验的试样含水率，精确至0.01。
  (T0612-1)
  式中：P—— 试样的含水率，%;
  V—— 水分接收器中水分的体积，mL; m₁—  —玻璃烧瓶质量，g;
  m₂——玻璃烧瓶与试样合计质量，g; Pw——水的密度(约为1g/mL)。
7.2 按式(T0612-2)计算烘干法试验的试样含水率，精确至0.01。
  (T0612-2) 式中：P——  试样的含水率，%;
  m₁——金属盘质量，g;
  m₂——烘干前的试样与金属盘总质量，g;
  m₃——烘干后的试样与金属盘总质量，g。
7.3 取两个试样含水率的算术平均值作为样品的含水率试验结果，精确至0.1%。
7.4 对于乳化沥青，计算100-含水率，作为乳化沥青的沥青含量，精确至0.1%。
8 允许误差
8.1 半固态、固态、黏稠沥青、稀释沥青含水率试验。
(1) 当水分接收器中的水不大于1mL时，水分接收器中的水体积，重复性试验的允许误差为0.1mL, 再现性试验的允许误差为0.2mL。
(2) 当水分接收器中的水大于1mL时，水分接收器中的水体积，重复性试验的允许误差为0.1mL或平均值的2%(取两者中的较大值),再现性试验的允许误差为0.2mL或平均值的10%(取两者中的较大值)。
8.2 乳化沥青试验，含水率重复性试验的允许误差为1%,再现性试验的允许误差为3%。
8.3 块状、粉末状沥青试验，含水率重复性试验的允许误差为0.5%,再现性试验的允许误差为1.5%。
9 报告
9.1 试验项目名称和执行标准。
9.2 样品的编号、名称、产地和规格。
9.3 接样日期、样品描述。
9.4 试验日期，仪器设备的名称、型号及编号。
9.5 试样准备方法、试验方法和含水率试验结果。
9.6 其他需要说明的情况。

产品相关关键字：T0612-2025沥青含水率试验
如果您对T0612-2025沥青含水率试验感兴趣，想了解更详细的产品信息，请与销售部联系：13905696738

分享到： QQ空间新浪微博腾讯微博人人网网易微博

上一条：T0607-2025沥青溶解度试验下一条：T0614-2025沥青灰分含量试验打印本页关闭本页
