T0741-2025沥青混合料密度试验(真空密封法)
关键字: T0741-2025沥青混合料密度试验(真空密封法) 日期: 2025-10-19 15:05:55 点击 43249 次

-
-
-
-
-
T0741-2025沥青混合料密度试验(真空密封法)

1 目的与适用范围
 1.1 本方法适用于测定吸水率大于2%的沥青混合料试件的毛体积相对密度或毛体 积密度。
 1.2 本方法测定的毛体积相对密度适用于计算沥青混合料试件的空隙率、矿料间隙率等各项体积指标。
 1.3 本方法也适用于连通空隙率的测定。
 1.4 本试验标准温度为25℃±0.5℃。
2 仪具与材料
 2.1 自动真空密封仪：能够自动抽出密封袋的空气，使试件与密封袋紧密贴合；然后自 动进行密封袋密封。结构示意图如图T0741-1所示。真空室尺寸应不小于长350mm×宽150mm×深150mm;真空室内有密封条，其应有足够长度，以在试件抽真空后完全密封密封袋；有条件时采用热封。抽真空和恢复真空的时间应进行标定，其中抽真空结束至真空室恢复到大气压强的时间应为80~120s。真空密度仪应有一个锁死功能，防止真空室有真空压力状况下被打开。外接真空泵；在大气压强为一个标准大气压条件下，抽真空能力应满足在60s内将真空室抽真空至绝对压力达到0.67kPa; 在进行试件密封时，将真空室抽真空至绝对压力不大于1.3kPa。

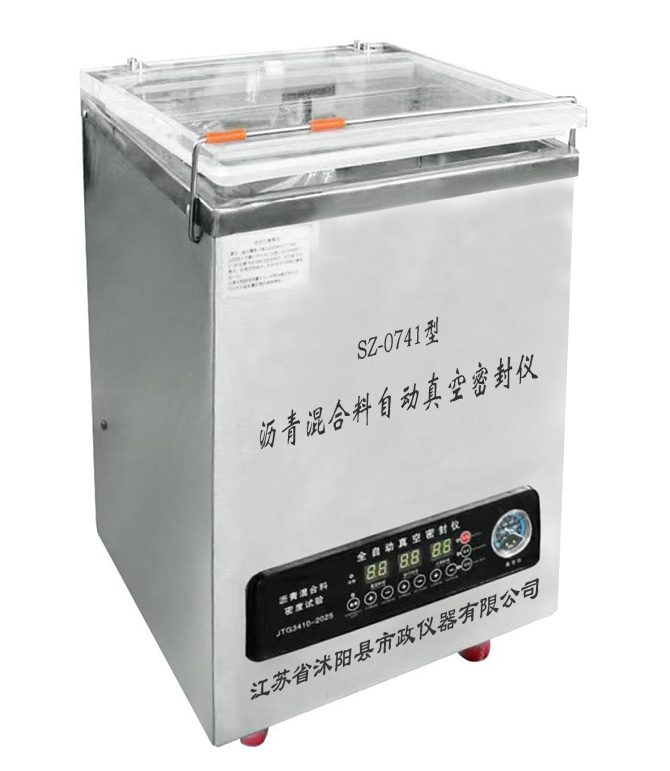

图T 0741-1    自动真空密封仪


2.2  压力计(必要时):独立于自动真空密封仪，能够放入自动真空密封仪中，检验其 抽真空能力。量程不小于4kPa, 分辨率0.1kPa。

2.3  聚合物密封袋：不透水、柔软抗穿透，与沥青不黏结，耐温不小于70℃,厚度为 0.127～0.178mm,  容积可完全密封φ101.6mm 、φ152.4mm的试件。
注：密封袋一般有两种规格，试验时根据试件大小选用合适的密封袋。一种是小的，用于 φ101.6mm的试件，开口长度约为240～270mm,质量小于35g;还有一种是大的，用于φ152.4mm 的试 件，开口长度约为365～395mm,质量不小于35g。

2.4     浸水天平或电子天平：最大称量在3kg及以下时，感量0.1g; 最大称量在3kg 以上 时，感量0.5g, 应有测量水中重的挂钩。

2.5  网篮。

2.6  溢流水箱：如图T 0705-1所示。水箱尺寸建议不小于长600mm× 宽450mm× 深  450mm;有水位溢流装置，保持试件和网篮浸人水中后的水位一致。试验使用可饮用水， 能调整水温至25℃±0.5℃,也可外接恒温水槽。

2.7  试件悬吊装置：满足本规程T0705 中2 .4的要求。

2.8     真空干燥仪：满足本规程T0705   中2.6的要求。

2.9     红外温度枪：满足本规程T0705   中2.7的要求。

2.10  温度计：分度值0.1℃。

2.11  试验用水：可饮用水新煮沸后，冷却至室温备用。

2.12  其他：剪刀、秒表、电风扇，带电热套、可调温的电炉或带石棉垫的燃气灶等。
3  自动真空密封仪标定
3.1  新自动真空密封仪或每3个月，标定一次抽真空绝对压力。将压力计放入自动真 空密封仪中，进行抽真空，当压力达到稳定后，压力计显示的绝对压力不大于1.3kPa。

3.2  新的密封袋使用前应进行检验。
(1)成型AC-10沥青混合料试件，目标空隙率为4%±1%,试件数量为3个。
(2)先采用真空密封法测定毛体积相对密度，然后采用表干法测定毛体积相对密度，


两者差值不大于0.02。
(3)若差值大于0.02,则重新确定密封袋的相对密度。
4  方法与步骤
4.1     准备试件。可采用按本规程 T0702 、T 0703 、T 0704 或 T0736  室内成型试件或成 型试件经钻芯、切割处理，也可按本规程T0701  采用现场钻芯、切割等方法准备试件。

4.2  选择适宜的浸水天平或电子天平，最大称量应满足试件质量的要求。

4.3     将试件在室温23℃±5℃条件下静置不少于1h; 除去试件表面的浮粒，称取干燥 试件的空中质量 m 。 对现场获取的或室内切割、钻取的潮湿试件，或试件受潮时，按如下 要求烘干试件后称取空中质量 m:
(1)采用真空干燥仪烘干。将试件用干毛巾等擦除表面水后，在室温23℃±5℃条件 下静置不少于1h, 然后放入真空干燥仪，在低于0.8kPa的真空条件下干燥至恒重；烘干 时间一般为30min。
(2)低温烘箱中干燥。试件用干毛巾等擦除表面水，在52℃±5℃烘箱中烘干约 12～24h至恒重，再在室温冷却至23℃±5℃。

4.4     根据试件尺寸大小选择合适的密封袋，称取密封袋质量m 。 必要时，按照说明书 设置密封条加热温度。

4.5  将试件放入新密封袋内，注意将试件光滑的一面置于底部。密封袋在其封口至试 件顶部应留有至少25mm长度富余。

4.6  将密封袋连同试件放入自动真空密封仪中。按照操作要求，进行密封袋抽真空、 自动密封。从自动真空密封仪中取出密封好的试件，轻拉密封袋检查是否有松弛区域。 如果有松弛表明试件密封不严，此时需要采用新密封袋重新密封。

4.7  快速将密封试件置于25℃±0.5℃的溢流水箱中称取水中质量m。。将试件及密 封袋全部浸入水中，注意密封袋不要接触水箱内壁。从密封袋完成密封至完成称取水中 重，计时不超过1min。

4.8  从溢流水箱中取出密封试件，剪开密封袋，将试件从密封袋中取出，再次称取试件 的空中质量ma。计算试件空中质量 m。与初始试件空中质量 m  之差，应满足初始试件空 中质量的-0.08%～+0.04%,否则应从4.3开始干燥试件，重新进行试验。

4.9    当测定试件连通空隙率时，不需要进行4.8。在完成4.7后，在水中剪开密封袋，


使水快速进入试件内部；再浸泡4min,称取饱水试件和密封袋的水中质量 m。 当不测定 连通空隙率时，不需要进行4.9。



4.10  室内成型试件时， 一组试件不少于3个。
5  数据处理
5.1  按 式(T    0741-1)计算试件毛体积相对密度，精确至0.001。

式中：Y—— 试件毛体积相对密度，无量纲；
m—— 干燥试件的质量，g;
m₆—— 密封袋的质量，g;
m。——密封袋和试件的水中质量，g;
ma——从密封袋取出试件的空中质量，g;
YT—  —密封袋在25℃温度条件下的相对密度，可采用厂家提供数据。

5.2  按式(T  0741-2)计算试件的毛体积密度，精确至0.001。
Pe=Y×Pw
式中：p—— 真空密封法测定的试件毛体积密度，g/cm³;
Pw——25℃水的密度，取0.9970g/cm³。







(T   0741-1)













(T   0741-2)



5.3  取一组试件的算术平均值作为混合料毛体积密度、毛体积相对密度的试验结果， 精确至0.001g/cm³0.001。

5.4  按本规程T0705   的方法计算试件的空隙率、沥青的体积百分率、矿料间隙率等各 项体积指标。

5.5  按式(T    0741-3)计算试件的连通空隙率，精确至0.01。



(T   0741-3)


式中：Ve——试件的连通空隙率，%;
m—— 饱水试件和开口密封袋的水中质量，g。


5.6  取一组试件连通空隙率的算术平均值作为试验结果，精确至0.1%。
6  允许误差
6.1     试件毛体积相对密度重复性试验的允许误差为0.033g/cm³。

6.2     试件毛体积相对密度再现性试验的允许误差为0.052g/cm³。
7  报告
7.1  试验项目名称和执行标准。

7.2  沥青混合料的类型。

7.3     接样日期、样品描述。

7.4  试验日期，仪器设备的名称、型号及编号。

7.5  试验温度及试验结果。

7.6  其他需要说明的情况。
