T0709-2025沥青混合料马歇尔稳定度试验
关键字: T0709-2025沥青混合料马歇尔稳定度试验 日期: 2025-10-19 15:17:11 点击 45236 次

-
-
-
-
-
21 沥青混合料马歇尔

T0709-2025沥青混合料马歇尔稳定度试验

1 目的与适用范围
 1.1 本方法适用于测定马歇尔稳定度，以进行沥青混合料的配合比设计或沥青路面施工质量检验。
 1.2 本方法也适用于浸水稳定度比和真空饱水稳定度比，以检验沥青混合料水敏感性 。
 1.3 本方法适用于按本规程T0702方法成型的标准击实试件和大型击实试件。
2 仪具与材料

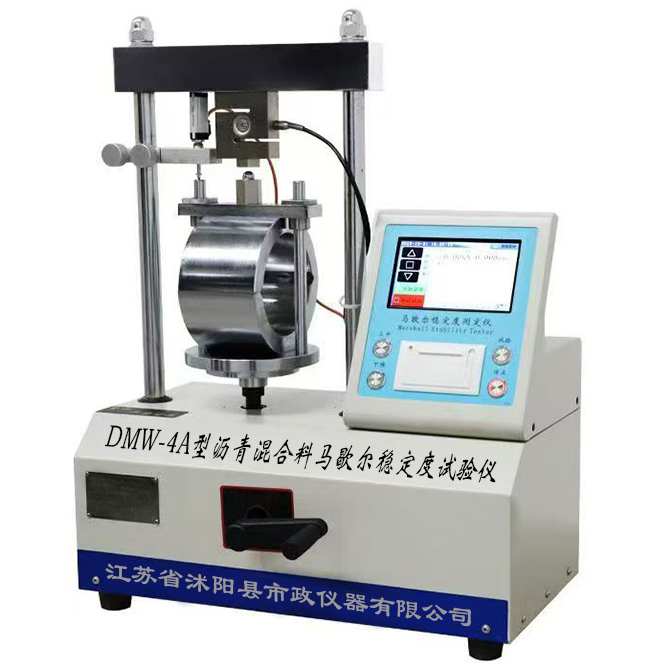

 2.1 沥青混合料马歇尔稳定度试验仪：由加载装置、上下压头、导杆、荷载传感器、变形传感器和控制装置等组威。能够自动测定荷载和变形量，数据采集频率≥50Hz;记录荷载-变形量曲线，进行原点修正，并具有显示、存储和打印试验结果等功能。其压头结构及尺寸如图T0709-1 所示。也可采用满足试验功能要求的材料试验机。
 图T0709-1   稳定度试验仪压头(尺寸单位：mm)
  注：1.标准稳定度仪：A=101.6±0.1;B≥22;C=76±1;D=41.3±0.3;E=8.89~9.09;F=35±1;G≥101.5。
 2大型稳定度仪：A=152.4±0.2;B≥22;C=108±1;D=66.7±0.3;E=13.2～13.8;F=50±1;G≥152。


 2.1.1 标准稳定度试验仪：试验仪加载量程≥25kN;荷载传感器量程≥25kN,分辨率≤10N,精度为100N;位移传感器量程满足试验要求，精度为±0.1mm;加载速率应满足50mm/min±5mm/min。试验仪与上压头之间应设置钢球，钢球直径16mm±0.05mm。
 2.1.2 大型稳定度试验仪：试验仪加载量程≥50kN;荷载传感器量程≥50kN,分辨率≤10N,精度为±200N;位移传感器量程满足试验要求，精度为±0.1mm;加载速率应满足50mm/min±5mm/min。试验仪与上压头之间应设置钢球，钢球直径16mm±0.05mm。
 2.1.3 试验时，破坏荷载不超过量程的80%,从空载到加载过程中速率降低≤5%。
 2.2 恒温水槽：控温精度为±0.5℃;标准击实试件，深度不小于150mm;大型击实试件，深度不小于230mm。水槽底部为多孔板或试件架，使试件底部与水槽底部间距不少于50mm,试件顶面距离水面不少于30mm。
 2.3 真空容器(必要时):应符合本规程T0729中2.4的规定。
 2.4 真空系统(必要时):应符合本规程T0729中2.5的规定。
 2.5 电热鼓风干燥箱：满足本规程T0602中2.1的要求。
 2.6 温控箱：能够恒温25℃±1℃,用于稀释沥青混合料在空气中干燥。
 2.7 天平：感量不大于0.1g。
 2.8 温度计：分度值为1℃。
 2.9 其他：游标卡尺、棉纱、黄油。
3 标准马歇尔试验方法与步骤
 3.1 准备工作
 3.1.1 按本规程T0702击实法成型马歇尔试件，一组试件的数量不少于4个。脱模后测定试件的尺寸、空隙率等参数，应符合本规程T0702的要求。
 3.1.2 将试件置于已达60℃±0.5℃的恒温水槽中保温，试件之间距离不小于20mm,试件距离水槽内壁不小于30mm;保温时间对标准击实试件为30～40min,对大型击实试件为45～60min。对于稀释沥青混合料，在25℃±1℃温控箱中空气恒温2h±5min。
 3.2 试验步骤
 3.2.1 将上、下压头内面及导杆表面擦拭干净。在下压头的导杆上涂少量黄油等润滑剂，使上压头能够沿导杆自由上下滑动。将马歇尔试验仪的上下压头放入恒温水槽或烘箱中，采用与试件恒温相同温度，水槽中恒温不少于30min,烘箱中恒温不少于60min。
 3.2.2 将上、下压头从水槽或烘箱中取出，若从水槽中取出应将内面水擦拭干净。再将试件取出，若从水槽中取出应将表面自由水快速擦拭干净。将试件置于下压头上，放好上压头，然后一起对中装在试验仪加载装置上。
 3.2.3 在上压头的球座上放置钢球，调整压头位置使荷载传感器压头与钢球对中， 并进行荷载传感器、位移传感器调零。
 3.2.4 启动加载装置进行加载，连续测定、记录施加的荷载和相应变形量。
 3.2.5 当试验荷载加载至荷载达到最大值开始下降，或荷载达到最大值而不再变化时，停止加载。卸载，移走试件。
 3.2.6 试件从恒温水槽中取出至加载结束，计时不超过30s。
 3.2.7 每次换新试件之前，上、下压头需重新擦拭干净，必要时轻洒隔离剂防止黏结。若相邻两个试件之间有延迟，检测时间超过3min,则上、下压头应进行保温。
4 浸水马歇尔试验方法与步骤
 4.1 按如下要求准备试件：
 (1) 按本规程T0740室内拌制沥青混合料，或按本规程T0701现场取松散沥青混合料，并进行短期老化。
 (2) 按本规程T0702马歇尔击实法成型试件。标准击实试件，双面击实次数为50次；大型击实试件，双面击实次数为75次。对于标准击实试件，直径为101.6mm±0.25mm、高为63.5mm±1.3mm;对于大型击实试件，直径为152.4mm±0.25mm、高为95.3mm±2.5mm。试件应同一天成型，1组不少于8个。
 (3) 测定试件的直径及高度，精确至0.1mm。按本规程相关试验方法测定试件的密度、空隙率等指标。
 4.2 将试件分成两组，两组的高度和毛体积密度应接近，其中平均高度差不大于5mm、平均毛体积密度差不大于0.016g/cm³。将第一组按本方法3测定标准马歇尔稳定度和流值。
 4.3 将第二组成型试件，在试验温度±0.5℃的恒温水槽中浸水48h±5min,然后按本方法3.2中方法和步骤，测定稳定度和流值。
 4.4 观察两组试件破坏形式。破碎试件，观察试件内部的集料破碎、沥青裹覆等情况。
5 真空饱水马歇尔试验方法与步骤
 5.1 按本方法4.1、4.2成型试件、分组，测定第一组试件的标准马歇尔稳定度和流值。
 5.2 将第二组试件放入真空容器中，注入25℃±0.5℃的水，浸没试件顶面不少于20mm。启动真空系统，使真空容器内负压达到3.7kPa±0.3kPa,   并维持15min±1min;  若 采用理论最大相对密度仪，抽真空时不开振动。将真空容器内压力恢复到大气压力，试件 再浸泡30min±1min。

5.3 取出试件，在试验温度±0.5℃的恒温水槽中浸水48h±5min,然后按本方法3.2 中方法和步骤，测定稳定度和流值。

5.4  观察两组试件破坏形式。破碎试件，观察试件内部的集料破碎、沥青裹覆等情况。
6  数据处理
6.1  绘制荷载-变形量曲线，如图T0709-2 所示，进行原点修正。修正时将曲线的直线 段进行外延，使其与横坐标相交于0,将0’作为修正原点。曲线上最大荷载作为稳定度 MS,以kN 计，精确至0.01kN 。修正原点O ’后曲线上最大荷载相应的变形量作为流值 FL, 以 mm 计，精确至0.1mm。

图T0709-2   稳定度-变形量曲线原点修正示意图


6.2  稳定度-变形量曲线中峰值不明显时，按图T  0709-3进行修正。先将曲线的直线 段进行外延，使其与横坐标相交于 O’,将 O ’作为修正原点。再将曲线的直线段偏移



图T0709-3   稳定度-变形量曲线无峰值的修正示意图

6.3  按式(T  0709-1)计算试件的马歇尔模数，精确至0.1
(T  0709-1)
式中：T——试件的马歇尔模数，kNmm;
MS——试件的稳定度，KN;
FL——试件的流值，mm。

6.4  一组试件中，若某个试件的稳定度与平均值之差大于平均值的15%,或其流值与 平均值之差大于平均值的20%时，该试件测定值均应予以舍弃，并以其余测定值的平均 值作为试验结果，稳定度精确至0.1kN,流值精确至0.1mm。



6.5  按式(T   0709-2)计算混合料的浸水稳定度比，精确至0.1。

式中：MSR——混合料的浸水稳定度比，%;
MS₀—— 混合料的标准稳定度平均值，kN;
MS₁—— 混合料的浸水稳定度平均值，kN。

6.6  按式(T 0709-3)计算试件的真空饱水稳定度比，精确至0.1。



(T0709-2)









(T0709-3)


式中：MVR——试件的真空饱水稳定度比，%;
MS₂——混合料的真空饱水稳定度的平均值，kN。
7  允许误差
7.1     标准马歇尔稳定度试验
(1)稳定度重复性试验的相对允许误差为1.6kN,再现性试验的相对允许误差为
3.1kN。
(2)流值重复性试验的相对允许误差为0.8mm,再现性试验的相对允许误差为1.2mm。

7.2  大型马歇尔稳定度试验
(1)稳定度重复性试验的允许误差为2.3kN, 再现性试验的相对允许误差为3.9kN。
(2)流值重复性试验的相对允许误差为1.1mm,再现性试验的相对允许误差为1.6mm。
8  报告
8.1  试验项目名称和执行标准。

8.2  沥青混合料的类型。

8.3  接样日期、试件尺寸试件的密度、空隙率、沥青用量、沥青体积百分率、沥青饱和 度、矿料间隙率等各项物理指标。

8.4  试验日期，仪器设备的名称型号及编号。

8.5  试验温度、荷载-变形量曲线(包括修正后的曲线)、马歇尔稳定度、流值及马歇尔 模数、浸水稳定度比(必要时)和真空饱水稳定度比(必要时)。

8.6  其他需要说明的情况。
上一条：T0717-1993青混合料饱水率试验 下一条：T0710-2011沥青路面芯样马歇尔稳定度试验 打印本页 关闭本页
