T0720-1993 沥青混合料线收缩系数试验
关键字: T0720-1993沥青混合料线收缩系数试验 日期: 2025-12-18 13:38:44 点击 67323 次
T0720-1993 沥青混合料线收缩系数试验

JTG 3410-2025《公路工程沥青及沥青混合料试验规程》----25 沥青混合料低温性能 【T0720-1993 沥青混合料线收缩系数试验】464
1.仪具与材料：
☞【收缩仪】
☞【高低温循环恒温水槽】
☞【游标卡尺】
☞【天平】
2.沥青混合料低温性能试验方法：
☞【T0747-2025 沥青混合料低温性能试验(半圆弯曲法)】
☞【T0748-2025 沥青混合料低温性能试验(TSRST法)】
☞【T0720-1993 沥青混合料线收缩系数试验】
3.仪具操作规程：
☞【101A-3型鼓风干燥箱试验规程】
4.仪具使用说明书：
☞【电热鼓风干燥箱使用说明书】
☞【电子天平说明书】
5.沥青混合料低温性能仪具与材料：
☞【半圆弯曲试验机】
☞【低温约束应力试验仪】

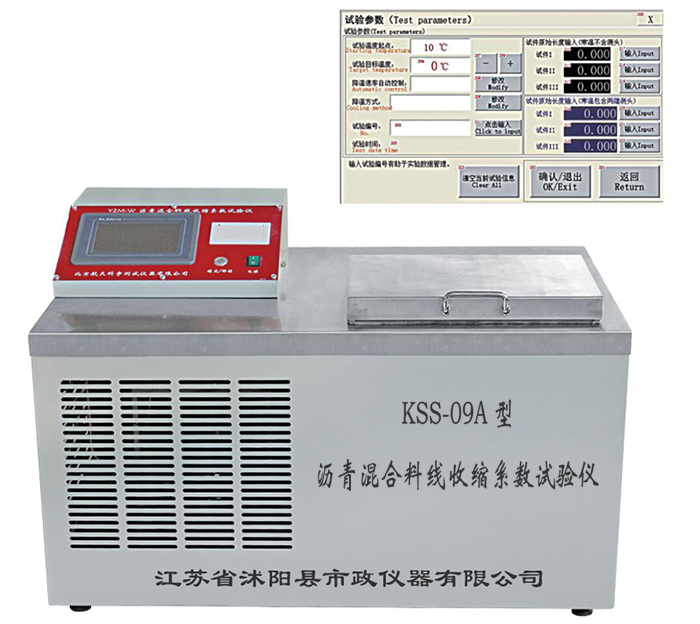

☞【沥青混合料线收缩系数试验仪】

T0720-1993沥青混合料线收缩系数试验

1 目的与适用范围
 1.1 本方法适用于测定沥青混合料的线收缩系数。
 1.2 本方法温度区间及降温速率根据当地气候条件决定，通常采用的温度区间为+10~-30℃,降温速率为5℃/h。2 仪具与材料
 2.1 收缩仪：铟钢制，如图T0720-1所示，一端为球形测头，另一端装置千分表或位移计，也可采用能快速准确测定变形的其他仪器。调节螺栓圆铜钉测头试件定位架平铜钉测头定位挡板千分表图T0720-1沥青混合料收缩试验仪
 2.2 高低温循环恒温水槽：装有自动温度控制器，控温精确至±0.1℃,降温速率控制精确至1℃/h。内部尺寸不小于长30cm、宽20cm及深15cm。
 2.3 金属测头：长约15mm,直径约5mm,接在试件一端的端部为半球形，接在试件另一端的端部为平面。
 2.4 冷媒：1:1甲醇水溶液或防冻液。
 2.5 温度计：分度值0.1℃。
 2.6 游标卡尺：量程250mm。
 2.7 其他：天平、铁盘、玻璃板、502黏结剂等。
3 方法与步骤
 3.1 准备工作
 3.1.1 按本规程T0703沥青混合料试件制作方法用轮碾法成型制作300mm×300mm×50mm的板块状试件。然后用锯石机顺序切割成长200mm±2.0mm、宽20mm±1.0mm、高20mm±1.0mm的棱柱形试件，一组试件不应少于3个。
 3.1.2 用卡尺量测试件的尺寸，长度L为对面两次测定的平均值、高度h与宽度b为两端及中间3处不同方向的平均值，精确至0.1mm。切割的试件与试件标准尺寸之差，长度不应超过±2mm,高度及宽度不应超过±1mm。
 3.1.3 按本规程方法测定沥青混合料的密度及空隙率等各项物理指标。
 3.2 试验步骤
 3.2.1 将试件两端正中央黏上金属测头，与千分表接触的一端为平头形测头，另一端为半球测头，用黏结剂黏好，并用手稍加压力待其固化黏牢。注意，测头应准确黏在试件两端的中轴线上，测头平面应与轴线垂直。黏结好测头的试件，置于玻璃板上。
 3.2.2 在恒温水槽中注入甲醇水溶液作冷媒，深度应在试件上方20mm以上，并将水槽的温度控制至试验开始温度(+10℃)保温。
 3.2.3 将玻璃板及试件(一组3个)移置恒温水槽中，玻璃板的架空高度距底面不少于30mm,各试件之间的距离不少于10mm。在整个试验过程中，试件的上下位置不得颠倒。在开始试验温度的水槽中恒温30min。
 3.2.4 恒温后，将试件迅速从水槽中取出，一手拔出收缩仪千分表(或位移计)测杆，一手将试件置于试件架的左端紧靠测杆，里侧紧靠定位挡板，右手轻轻松开测杆与测头接触，在无受力状态下读取千分表(或位移计)读数L。作为收缩零点，精确至0.001mm。然后，迅速将试件放回甲醇水溶液中。从恒温水槽中取出试件，至测出千分表读数的时间，不应超过5s。否则，应将试件放回水槽中保温10min左右后再重测。
 3.2.5 将试件放回水槽中原来位置，3个试件全部测量完后，水槽开始降温，降温速率为5℃/h(或其他规定降温速率),直至预定的终点温度-30℃,停止降温，并在此条件下保温30min。重复3.2.4的测定，读取最终读数L,精确至0.001mm。
 3.2.6 为测定不同温度区间的线收缩系数，可每降温10℃并恒温30min后，按3.2.4的方法测定各温度时的试件长度，再继续降温。
 3.2.7 同一沥青混合料，至少平行试验3次。
4 数据处理
 4.1 按式(T0720-1)、式(T0720-2)计算降温区间的平均收缩应变及平均线收缩系数，精确至0.1。(T0720-1)(T0720-2)
 式中：8——平均线收缩应变；
 L——-20℃ 时试件收缩后的长度(mm);
 L₀——+10℃ 时试件的原始长度(mm);
 C——沥青混合料的平均线收缩系数；
 △T——温度区间，从起始温度(+10℃)至最终温度(-30℃)的差，即为40℃。
 4.2 分温度区间测定时，可按式(T0720-1)及式(T0720-2)计算各温度区间的线收缩系数。以该区间的温度中值为代表温度，由此得出不同温度的线收缩系数变化曲线。
5 数据处理
  当测定结果最大值与最小值之差不超过平均值的20%时，取其平均值作为试验结果。
6 报告
 6.1 试验项目名称和执行标准。
 6.2 沥青混合料的类型和来源。
 6.3 接样日期、样品描述。
 6.4 试验日期，仪器设备的名称、型号及编号。
 6.5 试验温度及线收缩系数。
 6.6 其他需要说明的情况。
