T0762-2025沥青混合料拌和特性试验--∷江苏省沭阳县市政仪器有限公司欢迎您！

新闻列表

· T0753-2.. -10-20
· T0752-2.. -10-20
· T0751-2.. -10-20
· T0764-2.. -10-20
· T0763-2.. -10-20

搜索产品

产品分类

联系信息

当前位置：首页 > 新闻中心 > T0762-2025沥青混合料拌和特性试验

T0762-2025沥青混合料拌和特性试验

关键字: T0762-2025沥青混合料拌和特性试验日期: 2025-10-20 12:22:43 点击 104730 次

T0762-2025沥青混合料拌和特性试验

1 目的与适用范围
本方法适用于测定热拌(温拌)沥青混合料的沥青用量离析指数、级配离析指数和拌和质量指数，以间接评价沥青混合料本身的拌和性能。
2 仪具与材料

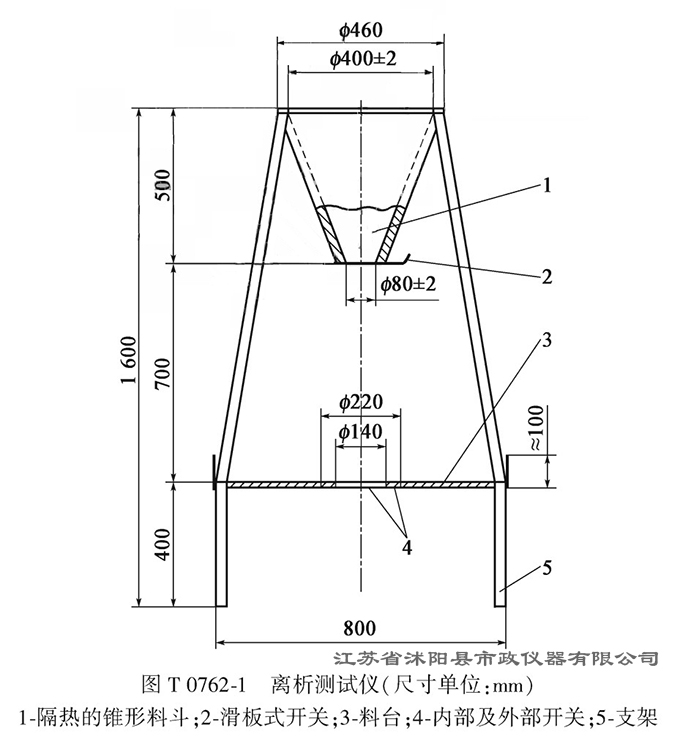

2.1 离析测试仪：结构及尺寸如图T0762-1所示，锥形料斗可撤卸。图T0762-1离析测试仪(尺寸单位：mm)
1-隔热的锥形料斗；2-滑板式开关；3-料台；4-内部及外部开关；5-支架
2.2 容器：直径约为500mm的金属盆，不少于3个。
2.3 天平：量程为20kg,感量不大于10g;量程为5kg,感量不大于0.1g。
2.4 电热鼓风干燥箱：有足够空间，可以放入锥形料斗，加热能力不小于200℃。
2.5 计时器：秒表或电子计时器，最小分度值0.1s,最大允许误差±0.10s/h。
2.6 温度计：量程为100～200℃,精度±2℃。
3 试验准备
3.1 按本规程T0740拌制10kg±1kg沥青混合料试样，或按本规程T0701从拌和楼取沥青混合料，缩分得到10kg±1kg试样；试样室内短期老化。
3.2 试验前将锥形料斗内表面清理洁净，加热至沥青混合料成型温度+10℃。
4 试验步骤
4.1 将沥青混合料充分拌和，分成大致相等2份
4.2 将离析测试仪放置在一个水平平台上，组装好离析仪，取一份试样缓缓注入锥形料斗中，并测量试样的温度。
4.3 快速打开锥形料斗底部的滑板式开关，记录试样全部落到料台上的时间。
4.4 打开料台上的内部开关(直径为140mm±5mm),收集下落的试样，作为细粒度部分，称取质量。
4.5 打开料台上的外部开关(直径为220mm±5mm),再次收集下落的试样，作为中粒度部分，称取质量。
4.6 收集剩余在料台上的试样，作为粗粒度部分。
4.7 按T0722或T0735分别测定收集的细粒度部分和粗粒度部分的沥青用量和级配。
5 数据处理
5.1 按式(T0762-1)计算沥青用量离析指数，精确至0.1。
SVb=B-B。
式中：SV₆——沥青用量离析指数，%;
B—— 细粒度部分沥青用量，%;
B.——粗粒度部分沥青用量，%。
5.2 按式(T0762-2)计算级配离析指数，精确至1。
SV;=S-Si(T0762-2)
式中：SV,——第i筛孔的级配离析指数，%;
i——为1、2、3,分别对应混合料的公称最大粒径、4.75mm和2.36mm筛孔；
S——细粒度部分的第i筛孔的通过率，%;
S.——粗粒度部分的第i筛孔的通过率，%。
5.3 按式(T0762-3)计算拌和质量指数，精确至0.1。(T0762-3)
式中：1Mo——拌和质量指数，%;
S₂——细粒度部分的2.36mm通过率，%;
S₂——粗粒度部分的2.36mm通过率，%。
5.4 取2份试样测定值的算术平均值作为试验结果，沥青用量离析指数精确至0.1%,级配离析指数精确至1%拌和质量指数精确至0.1%。
6 允许误差
6.1 沥青用量离析指数、级配离析指数、拌和质量指数的重复性试验允许误差为0.4%、1.0%和0.6%。
6.2 沥青用量离析指数、级配离析指数、拌和质量指数的再现性试验允许误差为0.7%、1.4%和1.0%。
7 报告
7.1 试验项目名称和执行标准。
7.2 沥青混合料的类型和来源。
7.3 接样日期、样品描述。
7.4 试验日期，仪器设备的名称、型号及编号。
7.5 沥青用量离析指数、级配离析指数、拌和质量指数。
7.6 其他需要说明的情况。

分享到： QQ空间新浪微博腾讯微博人人网网易微博

上一条：T0761-2025沥青混合料压实特性试验下一条：T0732-2011沥青混合料谢伦堡沥青析漏试验打印本页关闭本页
