T0761-2025沥青混合料压实特性试验--∷江苏省沭阳县市政仪器有限公司欢迎您！

新闻列表

· T0752-2.. -10-20
· T0751-2.. -10-20
· T0764-2.. -10-20
· T0763-2.. -10-20
· T0733-2.. -10-20

搜索产品

产品分类

联系信息

当前位置：首页 > 新闻中心 > T0761-2025沥青混合料压实特性试验

T0761-2025沥青混合料压实特性试验

关键字: T0761-2025沥青混合料压实特性试验日期: 2025-10-20 12:15:37 点击 104730 次

29 沥青混合料施工性能

T0761-2025沥青混合料压实特性试验

1 目的与适用范围
1.1 本方法适用于测定沥青混合料的抗压系数或压实系数，以评价沥青混合料的压实特性。
1.2 本方法适用于公称最大粒径不大于37.5mm的沥青混合料。
2 仪具与材料
2.1 马歇尔击实法同本规程T0702
2.2 旋转压实仪法同本规程T0736。
3 试验准备与步骤
3.1 马歇尔击实法
3.1.1 按本规程T0740拌制沥青混合料试样，或按本规程T0701从拌和楼取沥青混合料试样；试样室内短期老化后，按本规程T0702方法采用6种不同的击实次数[5、15、25、35.50、75(或100)次]成型6组马歇尔试件。每个击实次数不少于3个有效试件。
3.1.2 脱模试件，根据混合料类型，按T0705或T0741测定毛体积相对密度，绘制击实次数-毛体积相对密度曲线图。

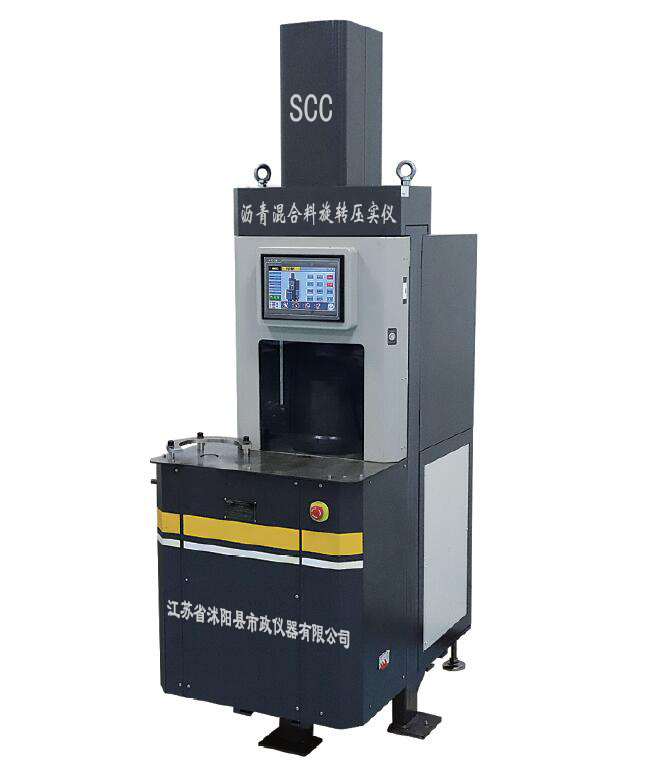

3.2 旋转压实仪法
3.2.1 按本规程T0736方法成型沥青混合料试件，旋转次数不少于200次，记录压实不同旋转次数时相应的试件高度，计算不同旋转次数下的试件毛体积相对密度。一组不少于3个有效试件。
3.2.2 计算不同旋转压实次数下的空隙率，绘制旋转压实次数-空隙率曲线图。
4 数据处理
4.1 按式(T0761-1)进行马歇尔法的击实次数-毛体积相对密度曲线的最小二乘法拟合，得到抗压系数c,精确至0.01。γ(n)=Y₁-(Y₁-yo)×e                                                     (T  0761-1)
式中：γ(n)—— 击实次数n 时试件的毛体积相对密度；
Y₁、Yo——回归系数，y₁ 为理论上初始毛体积相对密度，y。为理论最大毛体积相对密度；
n—— 击实次数；
c——抗压系数。
4.2 取马歇尔击实成型的一组试件测定值的算术平均值作为抗压系数的试验结果，精确至0.1。
4.3 按式(T0761-2)进行旋转压实仪法的压实次数-空隙率曲线的线性回归，得到抗压系数k, 精确至0.01。
VV(n)=VV(1)-k×ln(n)(T0761-2)
式中：VV(n)——压实次数n 的试件空隙率，%;
VV(1)——压实次数为1时的试件空隙率，%;
n—— 旋转压实次数；
k——压实系数。
4.4 取旋转压实成型的一组试件测定值的算术平均值作为压实系数的试验结果，精确至0.01。
5 允许误差
5.1 当抗压系数<12时，沥青混合料抗压系数的重复性试验允许误差为1.4,再现性试验允许误差为3.6;当抗压系数≥12时，沥青混合料抗压系数的重复性试验相对允许误差为12%,再现性试验相对允许误差为30%。
5.2 沥青混合料压实系数的重复性试验允许误差为0.14,再现性试验允许误差为0.24。
6 报告
6.1 试验项目名称和执行标准。
6.2 沥青混合料的类型。
6.3 接样日期、样品描述。
6.4 试验日期，仪器设备的名称、型号及编号。
6.5 试件成型方法、压实次数-毛体积相对密度(空隙率)曲线、抗压系数(压实系数)。
6.6  其他需要说明的情况。

分享到： QQ空间新浪微博腾讯微博人人网网易微博

上一条：T0760-2025沥青混合料磨光性能测定方法下一条：T0762-2025沥青混合料拌和特性试验打印本页关闭本页
