新闻列表
搜索产品
产品分类
联系信息

联系信息

加速磨光试验机,摆式仪,沥青针入度仪

全自动沥青抽提仪,沥青延伸度仪

沥青轮碾成型机,沥青车辙试验仪

沥青燃烧炉,磨光试件测试平台

表面振动压实试验,摆式仪配件

加速磨光试验机配件,沥青延伸度仪说明书

全自动沥青抽提仪技术参数,摆式仪橡胶片

当前位置：首页 > 新闻中心 > T0733-2025沥青混合料肯塔堡飞散试验
T0733-2025沥青混合料肯塔堡飞散试验
关键字: T0733-2025沥青混合料肯塔堡飞散试验 日期: 2025-10-20 12:38:15 点击 104734 次
T0733-2025沥青混合料肯塔堡飞散试验

1 目的与适用范围
 1.1 本方法适用于测定沥青混合料试件飞散损失率，以检验沥青混合料的最低沥青用量 。
 1.2 本方法也适用于测定浸水条件下试件飞散损失率，以评价沥青混合料的水稳定性。
2 仪具与材料
 2.1 马歇尔试件成型设备：应符合T0702   中相关仪具及材料要求。

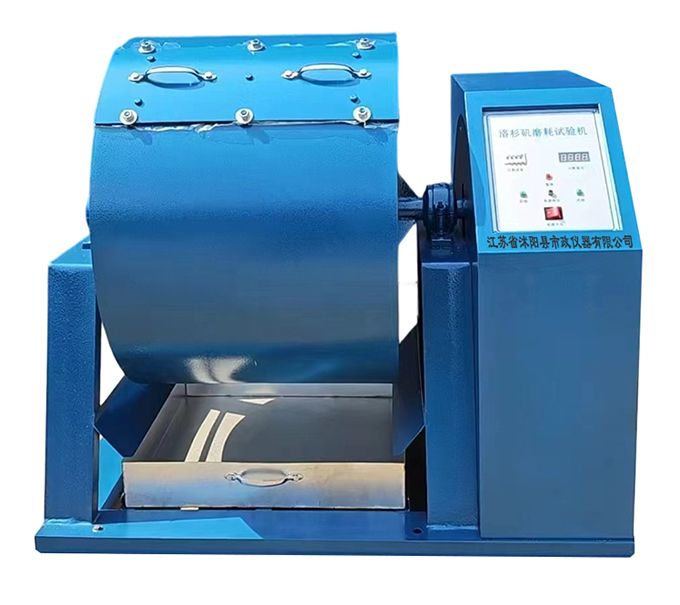

 2.2 洛杉矶磨耗试验机。
 2.3 恒温水槽：能控温20℃±0.5℃和60℃±0.5℃。
 2.4 电热鼓风干燥箱：大、中型各上台，满足T  0602中2. 1要求。
 2.5 天平：用于称量集料的天平，其感量不大于0.5g; 用于称量沥青的天平，其感量不 大于0.1g。
 2.6 插刀或大螺丝力。
 2.7 温度计：量程0～300℃,分度值1℃。宜采用有金属插杆的插入式数显温度计，金 属插杆的长度不小于150mm。
 2.8 其他：电炉或煤气炉、沥青熔化锅、拌和铲、标准筛、滤纸(或普通纸)、胶布、卡尺、
秒表、粉笔、棉纱等。
3 标准飞散试验方法与步骤
 3.1 准备工作
 3.1.1 一组试验不少于4个有效试件。
 3.1.2 按如下要求准备试件：
 (1) 按本规程T0740室内拌制沥青混合料，或按本规程T0701现场取松散沥青混合料，并进行短期老化。
 (2) 按本规程T0702马歇尔击实法成型试件。标准击实试件，双面击实次数为50次；大型击实试件，双面击实次数为75次。对于标准击实试件，直径为101.6mm±0.25mm,高为63.5mm±1.3mm;对于大型击实试件，直径为152.4mm±0.25mm,高为95.3mm±2.5mm。试件应同一天成型，1组不少于8个。
 (3) 也可按本规程T0736旋转压实法成型试件，压实次数为50次。试件直径为150mm,高为95mm±3mm。
 3.1.3 测定试件的直径及高度，精确至0.1mm。按本规程相关试验方法测定试件的密度、空隙率等指标。当试件空隙率与一组试件平均空隙率之差大于1%时，舍弃。
 3.1.4 将恒温水槽调节至试验温度20℃±0.5℃。
 3.2 试验步骤
 3.2.1 将试件放入20℃±0.5℃恒温水槽中，养生20h±15min。
 3.2.2 从恒温水槽中取出一个试件，用洁净柔软的毛巾轻轻擦去试件的表面水，称 取试件质量 m。。
 3.2.3 立即将试件放入洛杉矶试验机中，不加钢球，盖紧盖子。一次磨耗只能放一 个试件。
 3.2.4 开动洛杉矶试验机，以30~33r/min的速度旋转300转。
 3.2.5 打开试验机盖子，取出试件及碎块，称取试件的残留质量。当试件已经粉碎时，称取最大一块残留试件的混合料质量m₁。
 3.2.6 重复以上步骤，完成所有试件的磨耗试验。
4 浸水飞散试验方法与步骤
 4.1 准备工作
 4.1.1 按本方法中3.1要求进行试件准备。
 4.1.2 将恒温水槽调节至试验温度60℃±0.5℃。
 4.2 试验步骤
 4.2.1 将试件放入60℃±0.5℃恒温水槽中养生48h±30min,然后取出后在室温中放置24h±15min。
 4.2.2 按本方法中3.2.2~3.2.6进行试验。
5 数据处理
 5.1 按式(T0733-1)计算沥青混合料的飞散损失率，精确至0.1。(T0733-1)式中：Pp—— 沥青混合料的飞散损失率，%;
 m₀——试验前试件的质量，g;
 m₁——试验后试件的残留质量，g。
 5.2 取一组试样测定值的算术平均值作为试验结果，精确至0.1%。
6 报告
 6.1 试验项目名称和执行标准。
 6.2 样品的编号、名称、产地和规格。
 6.3 接样日期、样品描述。
 6.4 试验旧期，仪器设备的名称、型号及转速。
 6.5 试验温度及沥青混合料的飞散损失。
 6.6 其他需要说明的情况。
上一条：T0732-2011沥青混合料谢伦堡沥青析漏试验 下一条：T0763-2025浇注式沥青混合料贯入度试验 打印本页 关闭本页
JTG 3450-2019公路路基路面现场测试规程





点击这里与我们客服即时沟通
