T0763-2025浇注式沥青混合料贯入度试验
关键字: T0763-2025浇注式沥青混合料贯入度试验 日期: 2025-10-20 12:46:23 点击 104735 次
31 浇注式沥青混合料

T0763-2025浇注式沥青混合料贯入度试验

1 目的与适用范围
  本方法适用于测定沥青混合料的贯入度和贯入度增量，以评价浇注式沥青混合料的 高温稳定性。
2 仪具与材料
 2.1 试模：内部边长为70.7mm±0.5mm的钢制矩形试模，由底板、4个框架及紧固件组成，可组装。

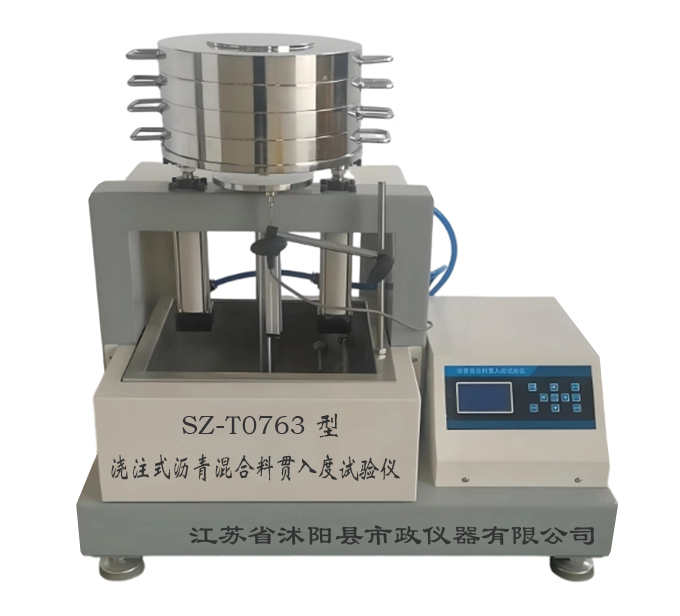

 2.2 贯入度试验仪：结构示意图如图T0763-1所示。
 图T0763-1贯入度试验仪1-砝码；2-百分表；3-贯入杆；4-试件；5-试模；6-水槽
 2.2.1砝码：质量约490.5N,其通过贯入杆垂直作用于试件，砝码与贯入杆和承重平台的总质量为515.0N±9.8N。
 2.2.2 贯入杆：钢制，贯入杆和承重平台质量约24.5N。底部为平头圆柱体，高度不小于20mm,直径为25.2mm±0.1mm,平头圆柱体侧面和底部平整光滑。应使用两个滚珠轴承，以确保贯入杆试验时摩擦最小；除滚珠轴承外，所有部件与贯入杆的距离应至少为1mm。
 2.2.3 百分表：表盘式或数显式百分表，精度0.01mm。当施加力或移除力时，百分表的变形不超过0.01mm。也可采用位移传感器代替。
 2.2.4 水槽：试验时可控温50℃±1℃、55℃±1℃和60℃±1℃;通过外接一个容积约7.5L恒温水槽进行控温。
 2.3 电热鼓风干燥箱：能恒温250℃±10℃,并满足T0602中2.1要求。
 2.4 温度计：量程0～100℃一支，分度值1℃;量程0～300℃一支，分度值2℃。
 2.5 计时器：秒表或电子计时器，最小分度值0.1s,最大允许误差±0.10s/h。
 2.6 标定块：结构及尺寸如图T0763-2 所示，橡胶块的硬度按现行《硫化橡胶或热塑性橡胶硬度的测定第2部分：国际橡胶硬度(10IRHD～100IRHD)》(GB/T39693.2)或《硫化橡胶或热塑性橡胶硬度的测定第5部分：便携式国际橡胶硬 度计法压入硬度》(GB/T39693.5)或《硫化橡胶或热塑性橡胶压入硬度试验方法第2部分：便携式橡胶国际硬度计法》(GB/T531.2)方法测定，23℃时应满足58IRHD±5IRHD。
梨
2
图T0763-2  标定块(尺寸单位：mm)
1-橡胶块；2-钢板


2.7  其他：刮刀(宽约30mm)、拌和设备。
3  贯入度试验仪标定
3.1  新设备或每使用6个月，应进行标定。

3.2  将标定块代替混合料试件进行测定，施加515.0N±9.8N 荷载作用5min,测定贯 入深度；连续测定10次。10次测定值的变异系数不超过5%。



4  方法与步骤
4.1  试件制作

4.1.1      按 T  0740方法，室内拌制浇注式沥青混合料试样，或现场取热浇注式沥青混 合料试样。

4.1.2  将试模组装好，在烘箱中预热至100～150℃。试样灌模之前，内部涂抹薄薄 一层隔离剂，放置在平台上。

4.1.3  将拌和好试样注入预热试模中，确认试模四角填满试样。在试模四周人工垂 直插捣以提高试样密实度，不得插捣试样中间；修整试样表面使其中部稍高。待试样冷却 约15min后，使用热刮刀将其整平。

4.1.4      将试件在室温23℃±5℃条件下放置不少于48h,最长放置时间不得超过7d。

4.2  将装有试件的试模底板拆除，将试件底面朝上作为测试面，放入达到试验温度的水 槽中保温60min。试验温度，根据相关要求可设定为50℃±1℃、55℃±1℃或60℃±1℃。

4.3  调整贯入度试验仪，使贯人杆与试件表面中必对中；垂直下降贯入杆与试件表面接触。

4.4     放下贯入杆，同时启动计时器计时，初撤荷载为24.5N(为贯入杆和承重平台的重 量),计时10min时读取百分表的读数，记为零点变形。

4.5     将490.5N砝码轻轻放在承重台上，应避免冲击，重新计时。记录1min、2min、 3min、5min、10min 20min、30min 和60min时百分表的读数。

4.6  一组试验应至少平行测试3个试件。
5  数据处理
5.1     取30min时的百分表读数与零点变形之差，记为一个试件的贯入量，取60min时 的百分表读数与30min 时的百分表读数之差为一个试件的贯入度增量。

5.2     取3个测定值的算术平均值作为贯入量、贯入度增量的试验结果，均精确至0.1mm。
6  允许误差
浇注式沥青混合料贯入度重复性试验允许相对误差为平均值的28%、再现性试验允


许相对误差为平均值的55%。
7  报告
7.1  试验项目名称和执行标准。

7.2  接样日期、样品描述。

7.3  试验日期，仪器设备的名称、型号及编号。

7.4  试验温度、试件放置时间，贯入量测定值及其平均值、贯入度增量测定值及其平 均 值 。

7.5  其他需要说明的情况。
