T0764-2025浇注式沥青混合料流动性试验--∷江苏省沭阳县市政仪器有限公司欢迎您！

新闻列表

· T0753-2.. -10-20
· T0752-2.. -10-20
· T0751-2.. -10-20
· T0764-2.. -10-20
· T0763-2.. -10-20

搜索产品

产品分类

联系信息

当前位置：首页 > 新闻中心 > T0764-2025浇注式沥青混合料流动性试验

T0764-2025浇注式沥青混合料流动性试验

关键字: T0764-2025浇注式沥青混合料流动性试验日期: 2025-10-20 12:51:36 点击 104738 次

T0764-2025浇注式沥青混合料流动性试验

1 目的与适用范围
  本方法适用于测定浇注式沥青混合料的刘埃尔流动值，以评价其施工和易性。
2 仪具与材料
2.1 试验料桶：用于盛放浇注式沥青混合料，结构及尺寸如图T0764-1所示。
a)料桶b)支架c)落锤

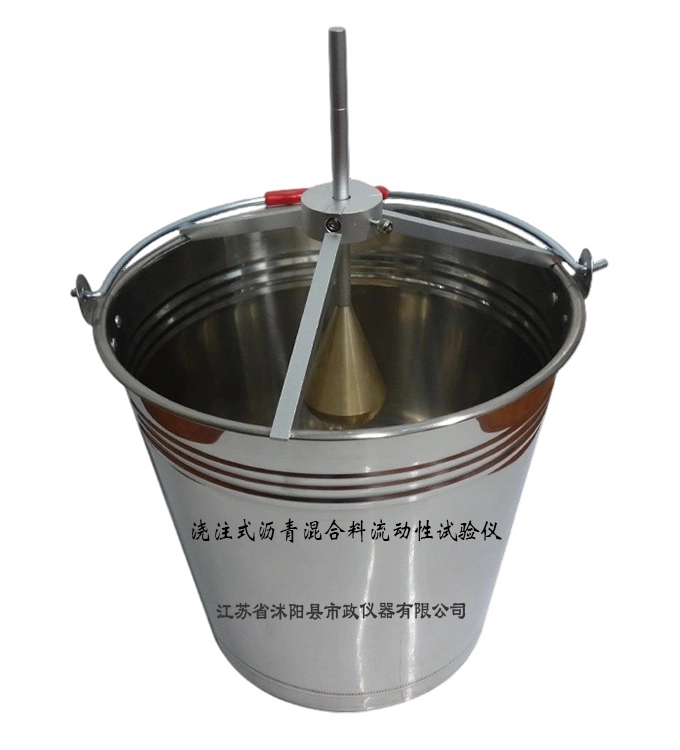

图 T 0764-1   流动性试验仪(尺寸单位：mm)

2.2  支架：用于固定落锤。

2.3     落锤：黄铜制，质量为995g。

2.4  温度计：量程0～300℃,分度值2℃。

2.5  计时器：秒表或电子计时器，最小分度值0.1s,最大允许误差±0.10s/h。
3  试验准备
3.1     室内拌制浇注式沥青混合料试样时，按T0740  方法拌制，试验温度为240℃±5℃。

3.2     现场取热浇注式沥青混合料试样时，按T0740  方法进行取样，试验温度为现场取样时搅拌运输车中混合料温度。

3.3  将落锤浸泡入待测浇注式沥青混合料中加热，或烘箱中加热至试验温度±5℃。
4  试验步骤
4.1     将拌和好的试样沿桶边沿注人料桶内，注入高度控制在距桶顶距离18～26cm。

4.2     若试样温度高于试验温度，则缓慢搅拌、冷却至试验温度。

4.3  试样达到试验温度后，将支架立于桶边，预热的落锤通过支架的导孔垂直置于试样表面的中央。

4.4  放下落锤，记录落锤上两个刻度线通过导孔所需的时间，记为刘埃尔流动值，精确至0. 1s;同时立即测量落锤落入处试样的温度，精确至1℃。
5  报告
5.1  试验项目名称和执行标准。

5.2  接样日期、样品描述。

5.3  试验日期，仪器设备的名称、型号及编号。

5.4  制样方式(室内制样或现场取样),试样温度，刘埃尔流动值。

5.5    其他需要说明的情况。

分享到： QQ空间新浪微博腾讯微博人人网网易微博

上一条：T0763-2025浇注式沥青混合料贯入度试验下一条：T0751-2025稀浆混合料稠度试验打印本页关闭本页
