T0751-2025稀浆混合料稠度试验--∷江苏省沭阳县市政仪器有限公司欢迎您！

新闻列表

· T0753-2.. -10-20
· T0752-2.. -10-20
· T0751-2.. -10-20
· T0764-2.. -10-20
· T0763-2.. -10-20

搜索产品

产品分类

联系信息

当前位置：首页 > 新闻中心 > T0751-2025稀浆混合料稠度试验

T0751-2025稀浆混合料稠度试验

关键字: T0751-2025稀浆混合料稠度试验日期: 2025-10-20 14:58:26 点击 104737 次

32 稀浆混合料

T0751-2025稀浆混合料稠度试验

1 目的与适用范围
1.1 本方法适用于测定稀浆混合料的稠度，用以检验其摊铺和易性，同时用于确定稀浆混合料合适的用水量。
1.2 本方法不适用于快凝型和快开放交通型稀浆混合料。
1.3 本方法标准试验条件为室内、气温23℃±2℃;当采用其他气温、湿度条件时，应在报告中注明。
2 仪具与材料

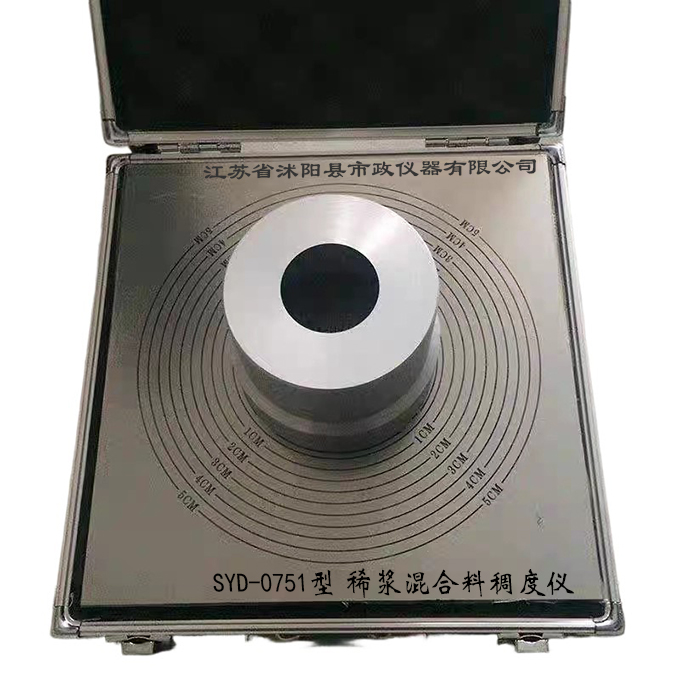

2.1 稀浆混合料稠度仪：结构及尺寸如图T0751-1所示，由截头圆锥体的坍落度筒及底板组成，金属制。坍落度筒壁厚2mm。底板，不小于长200mm×宽200mm×厚3mm,底板上有6~8个同心圆刻线，每个相邻同心圆刻线间距为10mm±1mm,刻线宽度不超过0.5mm。

01234567


10±1

≥230
a)坍落度筒                                   b)底板
图 T 0751-1   稀浆混合料稠度仪(尺寸单位：mm)
2.2 拌和容器：0.5L烧杯，或0.3~0.5L塑料杯、不吸湿的纸杯；或带柄、深底的瓷坩埚或不锈钢锅或金属盆，容积约1L。
2.3 天平：感量不大于0.1g。
2.4 其他：长柄钢勺、计时器。
3 方法与步骤
3.1 准备工作
3.1.1 试验过程中室温应控制在23℃±2℃。
3.1.2 按稀浆混合料配比，称配500g±5g的干燥矿料混合料，按本规程T0740方法拌制一份稀浆混合料，加乳化沥青后湿拌1min,至集料表面沥青裹覆均匀；对于快凝型或快开放交通型，湿拌30s。
3.2 试验步骤
3.2.1 将底板放在一个水平台上，坍落度筒大端向下，对中放在底板上。稀浆混合料拌制完成后，立即装满坍落度筒。用长柄钢勺等轻敲坍落度筒，使稀浆混合料与坍落度筒上端边缘齐平。立即迅速向上垂直提起坍落度筒，让稀浆混合料自然坍落、在底板上扩展。
3.2.2 当稀浆混合料停止流动时，在底板上两个垂直直径方向上，读取稀浆混合料边缘在刻线上的4个读数，精确至fem。取4个测定值的算术平均值，作为稀浆混合料的稠度试验结果，精确至1cm。
3.2.3 记录试验时的气温和湿度。
4 报告
4.1 试验项目名称和执行标准。
4.2 接样日期，试验日期，仪器设备的名称、型号及编号。
4.3 配制乳化沥青的乳化剂及沥青的品种、乳化剂用量、沥青含量。
4.4 矿料种类及级配。
4.5 拌和用水量、气温、相对湿度与稠度试验结果。
4.6  其他需要说明的情况。

分享到： QQ空间新浪微博腾讯微博人人网网易微博

上一条：T0764-2025浇注式沥青混合料流动性试验下一条：T0752-2025稀浆混合料湿轮磨耗试验打印本页关闭本页
