T0768-2025 冷补沥青混合料贯入强度试验--∷江苏省沭阳县市政仪器有限公司欢迎您！

新闻列表

· 新规范JTG .. -11-27
· T0711-2.. -12-05
· T0670-2.. -11-30
· T0665-2.. -11-30
· T0659-1.. -11-30

搜索产品

产品分类

联系信息

当前位置：首页 > 新闻中心 > T0768-2025 冷补沥青混合料贯入强度试验

T0768-2025 冷补沥青混合料贯入强度试验

关键字: T0768-2025 冷补沥青混合料贯入强度试验日期: 2026-1-7 20:41:23 点击 104935 次

JTG 3410-2025《公路工程沥青及沥青混合料试验规程》----33 冷补沥青混合料【T0768-2025 冷补沥青混合料贯入强度试验】581

1.仪具与材料：
☞【冷补沥青混合料贯入测试仪】
☞【低温箱】
2.冷补沥青混合料试验方法：
☞【T0767-2025 冷补沥青混合料马歇尔试验】
☞【T0768-2025 冷补沥青混合料贯入强度试验】
☞【T0769-2025 冷补沥青混合料黏附性试验】
☞【T0770-2025 冷补沥青混合料黏聚性试验】
☞【T0774-2025 冷补沥青混合料单轴压缩试验】
☞【T0775-2025 冷补沥青混合料车辙试验】
3.仪具操作规程：
☞【101A-2型电热鼓风恒温干燥箱操作规程】
☞【101A-2型电热鼓风恒温干燥箱操作规程】
☞【沥青车辙试验机使用方法】
☞【沥青轮碾成型机使用方法】
☞【沥青轮碾成型机操作规程】
☞【马歇尔电动击实仪试验规程】
4.仪具使用说明书：
☞【电热鼓风干燥箱说明书】
☞【数显恒温水浴使用说明书】
☞【电子天平说明书】
☞【马歇尔稳定度试验仪使用说明书】
☞【沥青车辙试验机使用说明书】
☞【沥青轮碾成型机使用说明书】
☞【马歇尔稳定度试验仪使用说明书】
☞【马歇尔击实仪使用说明书】
5.冷补沥青混合料仪具与材料：
☞【马歇尔试件成型设备】
☞【马歇尔稳定度测试设备】
☞【贯入测试仪】
☞【电热鼓风干燥箱】
☞【电子天平】
☞【压力试验机】
☞【沥青混合料板块试件成型设备】
☞【车辙试验机】
☞【温控箱】

T0768-2025 冷补沥青混合料贯入强度试验

1 目的与适用范围
  本方法适用于测定冷补沥青混合料贯入强度，以评价其施工工作性。
2 仪具与材料

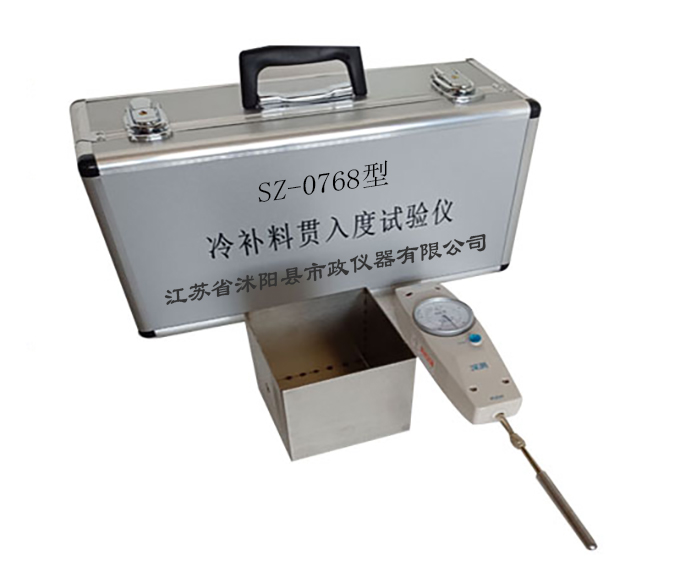

2.1 贯入测试仪：主要由测试盒、贯入杆和压力测量仪组成。
2.1.1 测试盒：结构及尺寸如图T0768-1所示，呈正方体，由不锈钢制，内部边长102mm±0.5mm。顶面开口，一个侧面中心有直径10mm±0.1mm的测试孔。
a)俯视图b)侧视图图T0768-1测试盒(尺寸单位：mm)
2.1.2 贯入杆，结构及尺寸如图T0768-2所示，黄铜或不锈钢制，长75mm,直径9.5mm;测量端为半圆，表面光滑；尾端有一个直径6.4mm开槽，与压力测量仪连接。a)端部b)侧视图图T0768-2贯入杆(尺寸单位：mm)
2.1.3 压力测量仪：手持式，压力测量量程0～475kPa,分度值10kPa。
2.2 低温箱：控温4℃±1℃。
2.3 计时器：秒表或电子计时器，最小分度值0.1s, 最大允许误差±0.10s/h。
3 方法与步骤
3.1 按本规程T0767中3的要求，准备松散冷补料试样，约2500g。对于新制备冷补料，应在密闭容器中冷却24h以上。
3.2 在测试盒中轻轻装满冷补沥青混合料，松散装入，勿压实
  注：对于反应型冷补料，必要时加水搅拌，在产生固化反应之前尽快进行试验。
3.3 将测试盒连同试样放入4℃±1℃低温箱中保温≥3h。将贯入杆和压力测量仪连接、固定，一同放入低温箱中保温。
3.4 从低温箱中取出测试盒及试样；手持压力测量仪，将贯入杆从测试盒的测试小孔中缓慢、匀速贯入试样中，持续时间为3~5s,待压力测量仪读数稳定后读取压力值。试样从低温箱中取出至试验完成，计时不超过30s。
3.5 一组试验应不少于3个试样
4 数据处理
  取一组试样测定值的算术平均值记为该混合料贯入强度，精确至10kPa。
5 允许误差
  贯人强度重复性试验的相对允许误差为15%。
6 报告
6.1 试验项目名称和执行标准。
6.2 冷补沥青混合料的类型、来源。
6.3 接样日期、样品描述。
6.4 试验日期，仪器设备的名称、型号及编号。
6.5 试验温度及贯入强度。
6.6 其他需要说明的情况。

产品相关关键字：T0768-2025 冷补沥青混合料贯入强度试验
如果您对T0768-2025 冷补沥青混合料贯入强度试验感兴趣，想了解更详细的产品信息，请与销售部联系：13905696738

分享到： QQ空间新浪微博腾讯微博人人网网易微博

上一条：T0767-2025冷补沥青混合料马歇尔试验下一条：T0769-2025 冷补沥青混合料黏附性试验打印本页关闭本页
