新闻列表
搜索产品
产品分类
联系信息

联系信息

加速磨光试验机,摆式仪,沥青针入度仪

全自动沥青抽提仪,沥青延伸度仪

沥青轮碾成型机,沥青车辙试验仪

沥青燃烧炉,磨光试件测试平台

表面振动压实试验,摆式仪配件

加速磨光试验机配件,沥青延伸度仪说明书

全自动沥青抽提仪技术参数,摆式仪橡胶片

当前位置：首页 > 新闻中心 > T0654-2025乳化沥青与粗集料的黏附性试验
T0654-2025乳化沥青与粗集料的黏附性试验
关键字: T0654-2025乳化沥青与粗集料的黏附性试验 日期: 2025-11-29 22:22:17 点击 105039 次
T0654-2025乳化沥青与粗集料的黏附性试验
JTG 3410-2025《公路工程沥青及沥青混合料试验规程》----15 乳化沥青 【T0654-2025乳化沥青与粗集料的黏附性试验】278
1.仪具与材料：

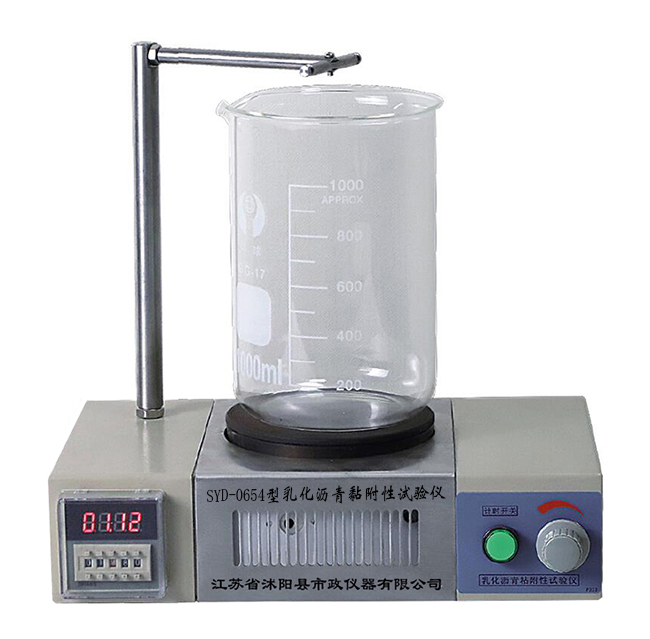

☞【乳化沥青黏附性试验仪】
☞【电热鼓风干燥箱】
☞【天平】
☞【烧杯】
2.乳化沥青试验方法：
☞【T0622-2025乳化沥青标准黏度试验(恩格拉黏度计法)】
☞【T0623-2025乳化沥青黏度试验(赛波特重质油黏度计法)】
☞【T0651-2025乳化沥青高温蒸发试验】
☞【T0667-2025乳化沥青高温蒸馏试验】
☞【T0668-2025乳化沥青低温蒸发试验】
☞【T0669-2025乳化沥青旋转蒸发试验】
☞【T0655-1993乳化沥青储存稳定性试验】
☞【T0652-2025乳化沥青筛上剩余量试验】
☞【T0656-1993乳化沥青低温储存稳定性试验】
☞【T0653-2025乳化沥青微粒离子电荷试验】
☞【T0654-2025乳化沥青与粗集料的黏附性试验】
☞【T0657-2025乳化沥青与水泥拌和试验】
☞【T0658-2025乳化沥青破乳性能试验】
☞【T0659-1993乳化沥青与矿料拌和试验】
☞【T0665-2011乳化沥青与水混合稳定性试验】
☞【T0670-2025乳化沥青渗透性试验】
☞【T0671-2025乳化沥青粒度分布试验】
☞【T0672-2025乳化沥青轮胎附着率试验】
3.仪具操作规程：
☞【101A-2型电热鼓风恒温干燥箱操作规程】
☞【101A-3型鼓风干燥箱试验规程】
☞【HWY—30型高低温恒温水浴操作规程】
4.仪具使用说明书：
☞【电热鼓风干燥箱说明书】
☞【数显恒温水浴使用说明书】
☞【电子天平说明书】
☞【沥青恩格拉粘度计使用方法】
5.乳化沥青仪具与材料：
☞【恩格拉黏度计】
☞【赛波特重质油黏度计】
☞【乳化沥青蒸发残留物测定仪】
☞【电热鼓风干燥箱】
☞【改进旋转薄模烘箱】
☞【乳化沥青储存稳定试验管】
☞【滤筛】
☞【乳化沥青电荷试验仪】
☞【乳化沥青黏附性试验仪】
☞【标准筛】
☞【乳化沥青破乳性能搅拌仪】
☞【马歇尔击实仪和试模】
☞【粒度仪】
☞【车辙试验仪】

T0654-2025乳化沥青与粗集料的黏附性试验

1 目的与适用范围
  本方法适用于检验各类乳化沥青与粗集料表面的黏附性，以评价乳化沥青的抗水剥离能力。
2 仪具与材料技术要求
 2.1 标准筛：方孔筛6.3mm、9.5mm、13.2mm。
 2.2 玻璃浅盘：2个，有盖的耐热玻璃浅盘，直径不小于200mm,内部高度不小于20mm。
 2.3 金属浅盘：2个，平底金属浅盘，直径为150～200mm。
 2.4 电热鼓风干燥箱：满足T0602中2.1要求。
 2.5 计时器：秒表或电子计时器，最小分度值0.1s,最大允许误差±0.10s/h。
 2.6 天平：感量不大于0.1g。
 2.7 烧杯：1000mL。
 2.8 细线：尼龙线或棉线、铜丝线。
 2.9 加热炉：带电热套、温度可调的电炉，或带石棉垫的燃气灶。
 2.10 台灯(必要时):无眩光照明，如带白色荧光灯管的灯。
 2.11 标准集料：黏附性试验标准集料，规格为9.5～13.2mm,阴离子乳化沥青为白云岩，与90号A级道路石油沥青黏附性等级为4级；阳离子乳化沥青或掺加稀释剂乳化沥青为石英岩，与90号A级道路石油沥青黏附性等级为3级。
  注：标准样品应由专业单位生产、专业单位定值，稳定性试验不少于2年，应附相关定值证书。
 2.12 水：蒸馏水或纯净水。
 2.13 其他：拌和铲、石棉网、纱布、手套、纸杯、小倍放大镜。
3 准备工作
 3.1 试验过程中试验室温度应控制在23℃±5℃。
 3.2 试验一般可采用工程集料；当无实际工程集料，或评价乳化沥青自身的黏附性时，应采用标准集料进行评价。对于工程集料，集料粒级为9.5～13.2mm或4.75～9.5mm;将集料过4.75mm筛，取100g,用自来水浸泡、毛刷清洗洁净，然后用蒸馏水或去离子水冲洗一遍，置于105℃±5℃烘箱中烘干2h,然后放在干燥器中备用。
 3.3 按本规程T0602准备试样。
4 试验步骤
 4.1 称取100g±5g集料放人金属浅盘中，称残留沥青质量约为5g的乳化沥青放入另外一个金属浅盘中。
 4.2 将金属浅盘中集料倒入乳化沥青浅盘中，用拌和铲充分搅拌均匀，搅拌时间不超过1min。如果集料表面未全部裹覆沥青，说明残留沥青质量偏低，按残留沥青质量10g称取乳化沥青，取集料重新进行试验。
 4.3 将均匀裹覆沥青的集料移入玻璃浅盘中，单层均匀摊平，不带盖放在烘箱中60℃± 5℃烘干24h±1h,不鼓风。
 4.4 在烧杯中加入约500mL蒸馏水或去离子水，并置于加热炉的石棉网上煮沸。
 4.5 烘干结束后，立即从烘箱中取出集料，室温冷却约30min。随机挑选10颗，逐个用细线在中部系牢。
 4.6 按本规程T0616试验方法，逐个用线提起裹覆沥青集料，浸入盛有煮沸水的烧杯中进行浸煮试验，按表T0616-1评定其黏附性等级。在棱角、有孔处，任何薄的、褐色的、半透明的区域都认定为被沥青膜覆盖。
5 报告
 5.1 试验项目名称和执行标准。
 5.2 样品的编号、名称、产地和规格。
 5.3 接样日期、样品描述。
 5.4 试验日期、试验温度及试验采用方法。
 5.5 乳化沥青与粗集料黏附性等级，试验所用集料。
 5.6 其他需要说明的情况。

产品相关关键字：T0654-2025乳化沥青与粗集料的黏附性试验
如果您对T0654-2025乳化沥青与粗集料的黏附性试验感兴趣，想了解更详细的产品信息，请与销售部联系：13905696738
上一条：T0653-2025乳化沥青微粒离子电荷试验 下一条：T0657-2025乳化沥青与水泥拌和试验 打印本页 关闭本页
JTG 3450-2019公路路基路面现场测试规程





点击这里与我们客服即时沟通
