新闻列表
搜索产品
产品分类
联系信息

联系信息

加速磨光试验机,摆式仪,沥青针入度仪

全自动沥青抽提仪,沥青延伸度仪

沥青轮碾成型机,沥青车辙试验仪

沥青燃烧炉,磨光试件测试平台

表面振动压实试验,摆式仪配件

加速磨光试验机配件,沥青延伸度仪说明书

全自动沥青抽提仪技术参数,摆式仪橡胶片

当前位置：首页 > 新闻中心 > T0670-2025乳化沥青渗透性试验
T0670-2025乳化沥青渗透性试验
关键字: T0670-2025乳化沥青渗透性试验 日期: 2025-11-30 18:01:24 点击 105441 次
T0670-2025乳化沥青渗透性试验
JTG 3410-2025《公路工程沥青及沥青混合料试验规程》----15 乳化沥青 【T0670-2025乳化沥青渗透性试验】292
1.仪具与材料：
☞【马歇尔击实仪和试模】
☞【天平】
2.乳化沥青试验方法：
☞【T0622-2025乳化沥青标准黏度试验(恩格拉黏度计法)】
☞【T0623-2025乳化沥青黏度试验(赛波特重质油黏度计法)】
☞【T0651-2025乳化沥青高温蒸发试验】
☞【T0667-2025乳化沥青高温蒸馏试验】
☞【T0668-2025乳化沥青低温蒸发试验】
☞【T0669-2025乳化沥青旋转蒸发试验】
☞【T0655-1993乳化沥青储存稳定性试验】
☞【T0652-2025乳化沥青筛上剩余量试验】
☞【T0656-1993乳化沥青低温储存稳定性试验】
☞【T0653-2025乳化沥青微粒离子电荷试验】
☞【T0654-2025乳化沥青与粗集料的黏附性试验】
☞【T0657-2025乳化沥青与水泥拌和试验】
☞【T0658-2025乳化沥青破乳性能试验】
☞【T0659-1993乳化沥青与矿料拌和试验】
☞【T0665-2011乳化沥青与水混合稳定性试验】
☞【T0670-2025乳化沥青渗透性试验】
☞【T0671-2025乳化沥青粒度分布试验】
☞【T0672-2025乳化沥青轮胎附着率试验】
3.仪具操作规程：
☞【101A-2型电热鼓风恒温干燥箱操作规程】
☞【101A-3型鼓风干燥箱试验规程】
☞【HWY—30型高低温恒温水浴操作规程】
4.仪具使用说明书：
☞【电热鼓风干燥箱说明书】
☞【数显恒温水浴使用说明书】
☞【电子天平说明书】
☞【沥青恩格拉粘度计使用方法】
5.乳化沥青仪具与材料：
☞【恩格拉黏度计】
☞【赛波特重质油黏度计】
☞【乳化沥青蒸发残留物测定仪】
☞【电热鼓风干燥箱】
☞【改进旋转薄模烘箱】
☞【乳化沥青储存稳定试验管】
☞【滤筛】
☞【乳化沥青电荷试验仪】
☞【乳化沥青黏附性试验仪】
☞【标准筛】
☞【乳化沥青破乳性能搅拌仪】
☞【马歇尔击实仪和试模】
☞【粒度仪】
☞【车辙试验仪】

T0670-2025乳化沥青渗透性试验

1 目的与适用范围
  本方法适用于测定乳化沥青的渗透时间，以评价乳化沥青的渗透性。
2 仪具与材料

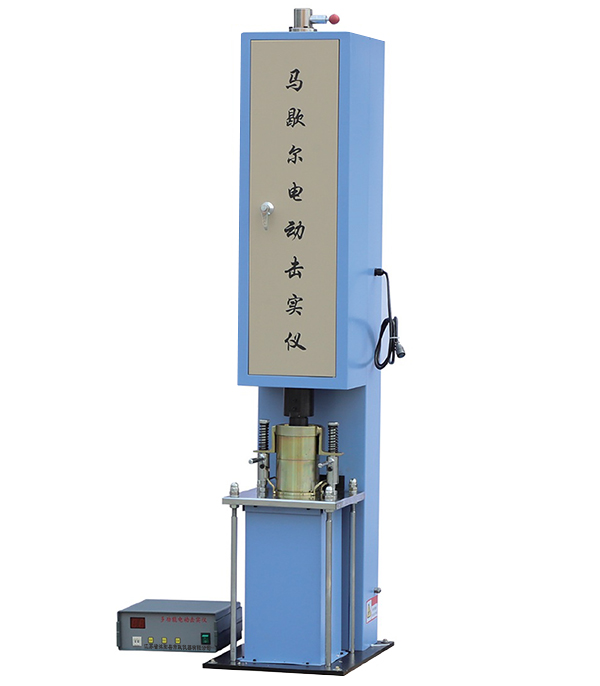

 2.1 马歇尔击实仪和试模：标准马歇尔击实仪和试模，其技术要求应符合本规程 T0702  的规定。
 2.2 计时器：秒表或电子计时器，最小分度值0.1s,最大允许误差±0.10s/h。
 2.3 标准砂：二氧化硅天然砂，二氧化硅含量不小于95.5%,密度为2.65g/cm³±0.05g/cm³,1.18mm通过率100%,0.3mm通过率不小于95%,0.075mm通过率不大于5%。渗透时间标称值为60s±5s。
  注：标准样品应由专业单位生产、专业单位定值，稳定性试验不少于2年，应附相关定值证书。
 2.4 天平：称量不小于5kg,感量不大于0.1g。
 2.5 其他：金属盘、塑料袋、塑料膜、玻璃棒。
3 试验准备
 3.1 试验时室温控制在23℃±5℃。
 3.2 按本规程T0602的方法准备乳化沥青试样，试样不进行滤筛过滤。
 3.3 称取1.65kg标准砂，按5%含水率加水拌和均匀，放入塑料袋等中密封，静置约15min。
4 试验方法与步骤
 4.1 将塑料袋中潮湿标准砂在金属盘内摊平，搅拌均匀。称取800g±10g潮湿标准砂，装入标准击实仪试模中，在标准砂表面放一张略小于试模直径的塑料膜。按本规程T0602方法，单面击实50次。
 4.2 在装有潮湿标准砂的试模顶部，采用塑料膜进行密封，室温下静置养生15min±1min。
 4.3 将试模连同潮湿标准砂放在水平平台上，拆除所有塑料膜；称取16g±0.5g乳化沥青试样，沿玻璃棒倒入潮湿标准砂表面中心处。10s±1s内倒入全部乳化沥青。
 4.4 当乳化沥青倾倒结束后，立即启动计时器计时，并观察标准砂表面试样渗透情况。当乳化沥青完全渗入标准砂、表面未见液状乳化沥青时，结束计时。当计时超过10min,乳化沥青仍然无法完全渗透时，记录为“>10min”;当标准砂表面有自由沥青结皮时，则记录“结皮”。
 4.5 重复上述步骤，进行两次平行试验。
5 数据处理
 5.1 取两次实测渗透时间的算术平均值作为样品渗透时间试验结果，精确至1s。
 5.2 当两次实测渗透时间均超过10min 时，记录为“>10min”。
6 允许误差
 6.1 重复性试验的允许误差为10s。
 6.2 再现性试验的允许误差为20s。
7 报告
 7.1 试验项目名称和执行标准。
 7.2 样品的编号、名称、产地和规格。
 7.3 接样日期、样品描述。
 7.4 试验日期，仪器设备的名称、型号及编号。
 7.5 渗透时间。
 7.6 其他需要说明的情况。

产品相关关键字：T0670-2025乳化沥青渗透性试验
如果您对T0670-2025乳化沥青渗透性试验感兴趣，想了解更详细的产品信息，请与销售部联系：13905696738
上一条：T0665-2011乳化沥青与水混合稳定性试验 下一条：T0711-2025 沥青混合料理论最大相对密度试验(真空法) 打印本页 关闭本页
JTG 3450-2019公路路基路面现场测试规程





点击这里与我们客服即时沟通
