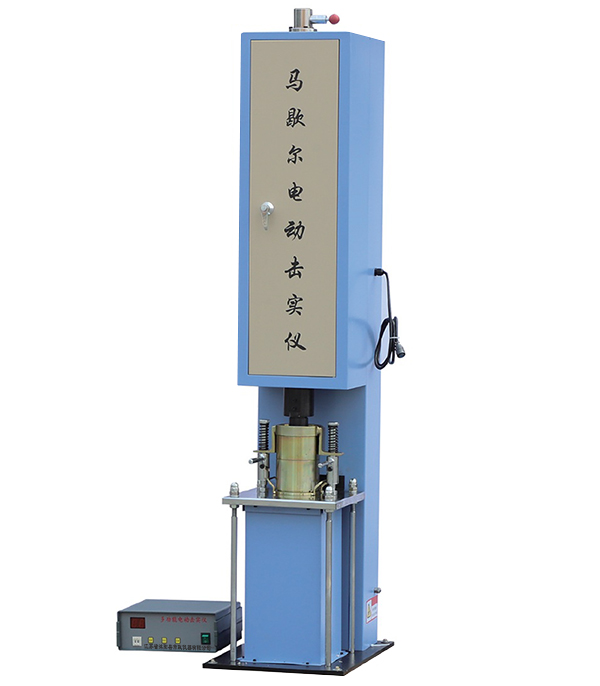

马歇尔击实仪使用说明书
关键字: 马歇尔击实仪使用说明书 日期: 2025-12-2 17:50:01 点击 7765 次
马歇尔击实仪使用说明书
1.仪具与材料：
☞【标准击实仪】
☞【大型击实仪】
☞【脱模器】
☞【电热鼓风干燥箱】
☞【温度计】
☞【游标卡尺】
2.沥青混合料成型试件试验方法：
☞【T0702-2025 沥青混合料试件制作方法(击实法)】
☞【T0703-2025 沥青混合料试件制作方法(轮碾法)】
☞【T0704-2011 沥青混合料试件制作方法(静压法)】
☞【T0736-2025 沥青混合料试件制作方法(旋转压实法)】
3.仪具操作规程：
☞【101A-2型电热鼓风恒温干燥箱操作规程】
☞【101A-3型鼓风干燥箱试验规程】
☞【沥青轮碾成型机使用方法】
☞【沥青轮碾成型机操作规程】
☞【马歇尔电动击实仪试验规程】
4.仪具使用说明书：
☞【电热鼓风干燥箱说明书】
☞【数显恒温水浴使用说明书】
☞【电子天平说明书】
☞【沥青轮碾成型机使用说明书】
☞【马歇尔击实仪使用说明书】
5.沥青混合料成型试件仪具与材料：
☞【沥青混合料马歇尔击实仪(简称击实仪)】
☞【轮碾成型机】
☞【压力机】
☞【沥青旋转压实仪】

尊敬的用户
  感谢您购买本公司产品！为了便于您正常使用沥青混合料马歇尔击实仪(简称击实仪)，请您认真阅读并妥善保存使用说明书。如您有任何疑问或想了解更多产品信息，敬请垂询我公司售后电话：0527-83791068或浏览官方网站: http://www.syzqL.com/，我们将随时为您服务！

前言
  为了更好使用仪器，确保使用者的人身安全，请仔细阅读本使用说明书，当您遇到任何疑问而本说明书又无法提供解答时，请与经销商或我司售后联系。

重要内容
➊ 请勿自行拆装或更改本仪器的装配件和电路。
➋ 切勿让本机遭受雨淋或受潮，严防水、油、药剂等液体进入机件，以避造成电击，失火等危险。
➌ 清洁前将本机电源断开，用柔软的干抹布擦拭面板及机身其他部位。
➍ 谨防针，钉，硬币，螺丝等金属物件进入仪器机箱内部，否则可能导致机械故障，电路短路等危险。
➎ 不小心将水或其它液体溅入仪器内，请立即关闭电源，并设法待水挥发或取出物件后通电使用。
➏ 从仪器背面连接电源线，用手拿插头拔插时，严禁拖拉硬拽电线。严防高温，老鼠等损坏电线。
➐ 仪器工作环境为温度5-70℃,湿度50-90%(不凝露)，过高的湿度将影响本仪器的电气安全性能。
➑ 本仪器使用220V电源，使用前必须将仪器的接地处使用不低于1平方线可靠接地。


规格型号：MDJ-II

一、仪器用途

  本机适用于大小型马歇尔稳定度试验的沥青混合料试件的制作，以供试验室进行沥青混合料物理力学性质试验使用。

二、仪器结构特点

 ⑴ 本机主要有电机、减速机、机身、击锤、击实台及电器控制部分等组成。
 1.机身、2.木墩、3.工作台、4.压紧手柄、5.固定板、6.击实锤、7.提锤块、8.提升锤手柄、9.定位销、10.固紧丝、11.套筒、12.试模、13.底座、14.操作箱
 ⑵ 马歇尔电动击实仪，产品符合中华人民共和国行业标准JTG 3410-2025《公路工程沥青及沥青混合料试验规程》标准要求。

三、主要技术参数

 1）电机：AC380V 550W 1400r/min；
 2）落高：457.2±1.5mm；
 3）击锤重量：10210g±10g（4536g±10g）；
 4）击实速率：60±5次/min；
 5）试筒直径：152.4±0.20mm（101.6g±0.20mm）；
 6）计数范围：1~99（可调）。

四、使用方法

 1、先将仪器放在水平的混凝地面上，安装调试好，查看机器各部位是否能正常工作、落锤升降是否顺利，运动部件需上清洁机油。
 2、接上电源，按下“ON”，窗口应显示000，预置数字，按下“启动”键，再按工作键，观察提锤是否正常。
  本仪器带有相序保护，可避免因接线不对，造成电机旋转方向错误而损坏仪器。若接线与出厂不符，仪器将自动保护，不能启动，此时可将电源线三根接线中的任意两根对调即可正常工作。
 3、将试模筒、套筒固定好在击实台上，转动压紧手柄（可松开和压紧），压紧试模。
 4、拉出定位销、转动提锤手柄，将锤连同击垫、导杆一起提到一定高度，当听到哈嗒一声销子进入销孔时，将手柄锁死，使击锤不得下落。（加料时一定要将定位销锁死，以防发生意外）
 5、将按规范拌和好的沥青混合料，放入试模筒中。
 6、拉出定位销，按原反方向转动提锤手柄，把击锤装置轻轻地落到试模筒正上方并与混合料接触。
注：在旋转手柄时不得松手，以免手柄自转发生意外。
 7、接上电源，按“ON”键，将击实次数预置好，按“复零”键，再按工作键，即开机击实。在击实过程中，如需停机则按复零键，即可停机。本机击实达到规定击实次数后，可自动停机。
 8、击实完毕后，转动提锤手柄将锤及导杆提到一定高度，拉出定位销子，使销子转动90°，使销子在拉簧的拉力下，定位在平面的销孔内将手柄锁死，转动压紧手柄，取下试模筒，重复上述操作，即可继续做击实试验。
 9、试验完毕按下“OFF”键，切断电源，将仪器各处擦拭干净，各运动部位上清洁机油保养，试模筒需擦拭干净。
 10、试验方法按中华人民共和国行业标准JTG 3410-2025《公路工程沥青及沥青混合料试验规程》（击实法）。

五、注意事项

 1、仪器应在5℃至35℃之间，相对湿度不高于90%的环境下工作。
 2、仪器应保持清洁，摩擦部件间应经常加机械油保持润滑，每次试验结束应将仪器各部位擦洗干净，并给以必要的保养。
 3、传动部分的链条和击锤滑块导杆上应加少许机械油进行润滑，保证传动灵活。（每班必需加油）
 4、仪器出现异常情况，应立即停机检查，故障排除后方可继续使用。
 5、工作中若出现计数不正常，检查传感器探头与挂钩上的磁铁距离是否过大（一般在2mm左右），可进行调整（此距离出厂前已调好）。
 6、链条较松时，可打开后盖，松开链条轴座上的四根紧固螺栓，调整上端拉紧螺栓加以张紧（松紧适中），最后再把四根紧固螺栓拧紧就可以了。
 7、仪器要经常擦拭，保持清洁。
 8、在试验过程中，需要变换不同规格的试模筒和击锤时，请按下列方法换置：
（1）旋下固紧丝（10）、取下固定板（5），将原击锤从开口处轻轻取出。并取下原试模筒和底板。
（2）将要换上的击锤图二从原处装上（击垫上的圆环要放在叉块上面），装上固定板、拧紧固紧丝、换上相应的试模筒和底板即可使用。

六、装箱单

 1、主机：1台
 2、随机附件：1套
 3、说明书：1份
 4、合格证：1份
 5、保修卡：1份

如果您对马歇尔击实仪使用说明书感兴趣，想了解更详细的产品信息，请与技术部联系：0527-83791068
