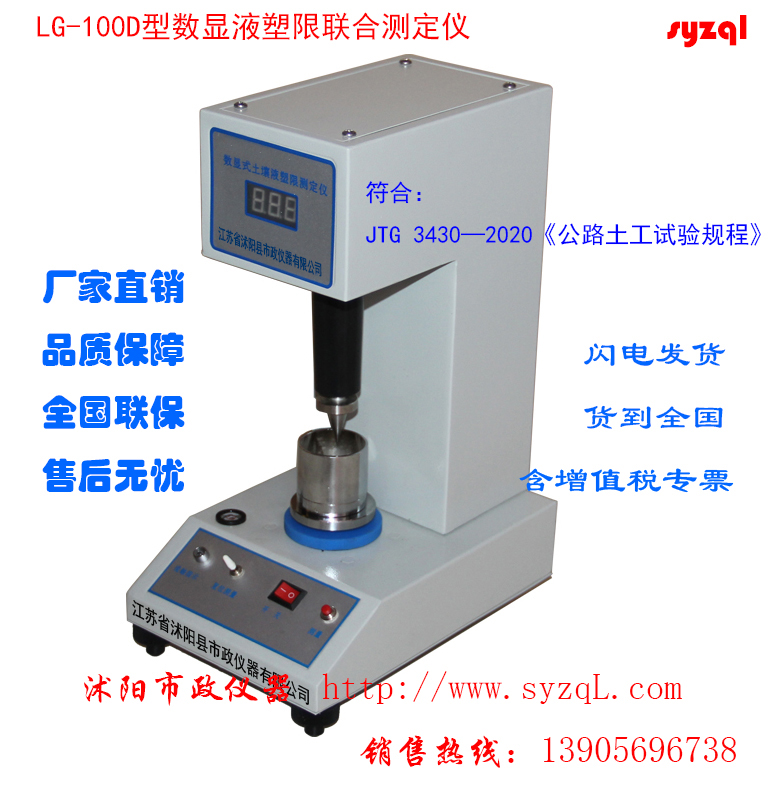

数显液塑限测定仪，1984年获交通部科技成果四等奖，1985年获交通部优秀产品奖。该仪器用于测定土壤的液限和塑限。为划分土类，计算天然稠度，塑性指数提供可靠的数据。供公路、铁路、水利电力、冶金、建筑等部门的工程设计和施工之用。该仪器采用数字显示等技术，能自动定时、测量、显示。具有性能稳定、数据可靠、测量精度高、读数直观、清晰、操作简单方便、工作效率高等特点。已被列入交通部标准公路土工试验规范，是土工试验必备仪器之一。

二、结构特点

⒈该仪器备有100克和76克两种锥重标准，供用户选用。

⒉该仪器由机械和电子两大部分组成。机械部分由机壳、升降座、锤体三部分组成。电子部分由控制电路、位移变换、A/D转换、音响定时显示等电路组成。

三、主要技术参数

1、最大量程：22mm；

2、分辨力：0.1mm；

3、测量非线性误差：优于2%；

4、接触指示灵敏度：＞10M；

5、锥体重：100克（±0.1克）；76克（±0.1克）；

6、锥角：30°±2°；

7、测量时间：5秒；

8、工作电源：AC220V±10% 50Hz；

9、连续工作时间：8小时；

10、整机质量：5.5kg；

11、外型尺寸：240×155×310mm；

12、重量：10kg

四、使用方法

1、将仪器放置在平面工作台上，调整水平螺旋脚，使水泡聚中。

2、将仪器的电源插头插好，打开电源开关，预热5分钟。测量前用手轻轻托起锤体至限位处，此时显示屏上的数字为随机数，测量时会自动消除。

3、将调好的土样放入试杯中，刮平表面，放到仪器的升降座上，这时缓缓地向逆时针方向调节升降旋钮，当试杯中的土样刚接触锤尖时，接触指示灯立刻发亮，此时应停止旋动，然后按“测量”键。

4、测量：按下“测量”键，锤体落下，与此同时，时间音响发出嘟！嘟……的声音。当测量时间一到，叫声停止，此时显示屏上显示出5秒钟的入土深度值。第二次测量时，需将锤体再次向上托至限位处，向顺时针方向调节升降旋钮至能改变锤尖与土的接触位置（锤尖两次锤入位置距离不小于1cm），将锤尖擦干净，再次测量，重复上述步骤进行。

5、仪器出厂时，已备好100克和76克锤体（一支锤杆、两个锤尖、一块配重块）。配重圆盘和锤尖拧在锤杆上是100克重。如果用户需要使用76克锤时，只需将原锤尖拧下，取下锤尖上的配重块（锤尖上端的圆盘，即为配重块），将锤尖拧在锤杆上即为76克重。与仪器配套的试杯、锤尖、配重块等配件都放在仪器黑皮包装箱的小黑盒里，拿出试杯或锤尖时请注意保护好锤尖，以免损坏。

五、常见问题及故障排除

1、可能出现的故障

（1）不显示数字：检查电源保险，开关按键。电源保险在机壳后底部，保险管型号为1A/250V。

（2）“测量”键不工作：检查测量按键，电磁铁弹簧等（打开顶盖，看弹簧是否卡住）。

（3）接触指示灯不亮；检查＋12V电源及发光管，接触指示电路。

2、注意事项

（1）维修仪器不能带电进行焊接，维修人员要一定的电子技术常识。

（2）电路上可调元件不能随便调动，否则精度及线性都无法保证。

（3）锤尖在使用（拧上或拧下）时特别小心用手捏着慢慢旋动，切勿碰伤锤尖。用后擦干泥土，涂少许凡士林，备用锤尖等妥善保管。

六、装箱清单

⒈主机： 1台

⒉说明书：1份

⒊合格证：1份
