沥青轮碾成型机使用方法
关键字: 沥青轮碾成型机使用方法 日期: 2020-4-17 7:23:33 点击 5960 次
沥青轮碾成型机使用方法

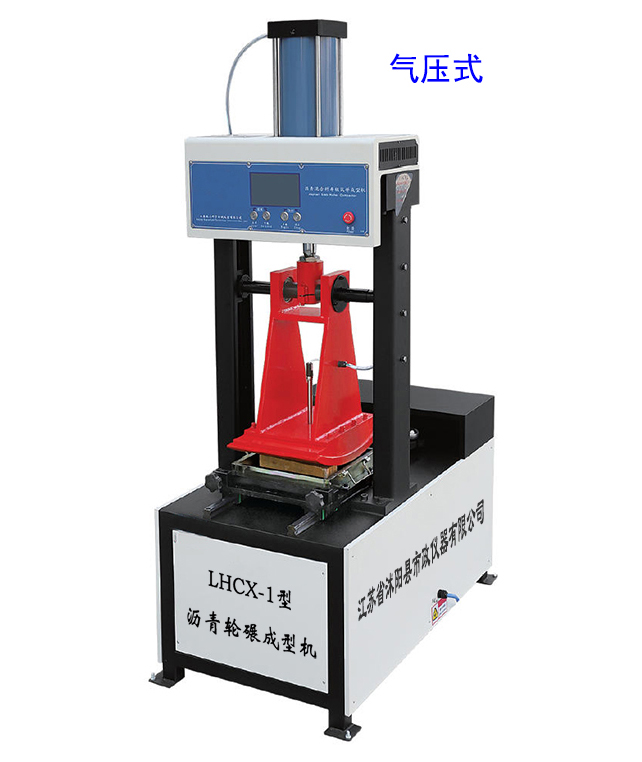

规格型号：LHCX-1

一、 前言
     用户在使用该仪器前须仔细阅读本使用说明书，严格按照使用说明书上的要求进行操作，以免造成仪器设备的损坏或人员伤害。有异常情况发生时，请及时与经销商或厂家联系。
二、 到货检查
⒈收到货物后，应及时开箱检查箱内物件，应符合如下清单：
⒉货物清单：成型机1台、标准试模3个。
⒊备件清单：装箱单、出厂合格证、保修卡、使用说明书、设备挡案验收单。
① LHCX-1型液压式车辙试样成型机是我公司近期内最新研制的公路仪器实验室设备;它集机械﹑电气﹑液压为一体,和同类产品相比,具有体积小﹑自动化程度高﹑功能强﹑操作方便等特点,在国内处于领先水平.
② 本机主要用于车辙试验时对沥青混合料试验做碾压成型,也适用于沥青混合料其它物理﹑力学性能试验的碾轮法试样制作.本机及试验方法完全符合JTG E20-2011 <<公路工程沥青及沥青混合料试验规程>>标准要求.
1.碾轮压力在0～20KN范围内,可任意调整;精度小于0.1N.
2.试模高度可在30～100mm的范围内选择.
3.安装试模的夹紧机构先进,使用方便,安全可靠.
4.试模安装在小车上后,能自动对中.
5.小车的碾压次数可任意设定,并可随时记录碾压次数,当实际碾压次数达到设定值后,碾压自动停止.
6.碾压温度根据试验要求可任意设定,当实际温度达到设定温度后,自动停止加温,温度数值有准确显示.
四、沥青轮碾成型机结构特点
1结构
该机的主要结构如图三结构简图所示,它主要由以下部分组成：
（1）机架、（2）传动机构、（3）试模小车、（4）试件、（5）碾轮组件、（6）油缸组件控制箱、（7）液压站、（8）温度传感器、（9）导轨等。
2 工作原理
① 将试模放在小车上,小车通过传动机构做往复运动,小车的往复运动距离为300mm。连动机构主要由液压缸、活塞连杆、转臂、连杆组成。
② 碾压轮是半径为500mm,宽度为300mm的扇形轮,它铰接在油缸组件的连杆上,油缸连杆的运动带动碾压轮的上下运动,碾压轮的内部装有加热片,在进行碾压试验前必须将碾压轮加热到试验所需要的温度.
③ 碾压试验开始时,碾压轮压在试模的混合料上,其压力大小取决于液压站的设定值；按照标准试验要求,碾轮的正压力为9 KN(通常在0～20KN内可调). 碾压次数可以按照试验要求在计数器上任意设定, 计数器可随时显示碾压次数,当实际碾压次数达到设定值后,碾压试验自动停止,碾压轮自动升起,试验人员即可方便地从小车上取下试模.
④ 液压站主要控制油缸内的压力.油缸的内径为Ø80mm.本机在出厂前压力已设定为交通部试验规范所要求的压力.用户不要随意调整.如发现压力出现偏差,请参照图一液压站示意图进行压力调整:松开锁紧螺母,旋转调节旋扭即可调节压力.(压力表1为液压缸下行压力;压力表2为液压缸上行压力及液压站压力.)
五、沥青轮碾成型机主要技术指标
⒈试模规格:300mm x 300mm x (30～100mm)
⒉试模车的行程为300mm.
⒊试模的高度变化值为30～100mm.
⒋碾轮的压力在0～20KN内,可任意调整.
⒌碾轮的半径为500mm,宽度为300mm.
⒍碾瓦预热:20～200℃,可任意设定.(通常设定为100°C)
⒎碾压轮线的压力为300N/cm.(碾压轮宽为30cm,故正压力应为9KN)
⒏整机的外型尺寸为1750x1216x640mm.
⒐整机的重量为500Kg.
⒑连机功率为: 3Kw.
1准备工作：
(1)接通电源,检查各开关及仪表是否完好.
(2)设定所需温度(通常可定为100℃),接通电源加热，指示灯亮开始加热,预热碾轮.
(3)在计数显示表上设定碾轮碾压次数24(为往返次数)．
(4)备料
根据“公路工程沥青及沥青混合料试验规程”进行备料﹑计算配比﹑加温,用拌和机拌和,装入试模并养生.试模和沥青混合料同时养生到110℃,然后从烘箱中取出,稍加整形和拍压后便可用本机碾压成型.成型后的沥青混合料连同试模一起放入烘箱内,60℃恒温养生,准备做车辙试验.
2操作程序:
    本机操纵箱的操作面板如图二操作面板示意图所示,根据操作面板制定如下操作规程.
（1）安装时,应将仪器调至水平位置,并尽量靠近电源插座.
（2）接通电源后,按电源“启动”按钮,此时,电源的指示灯亮;温控仪上行的红色数字将显示当前温度, 下行的数字将显示设置温度,计数表显示所设定次数.
（3）旋转油泵启动“旋按钮”液压系统开始工作,扭动碾轮升降旋钮,则碾轮可自动升降.
（4）旋转＂碾轮上升＂旋钮让碾轮上升,然后按＂小车运行＂让小车运行至最前面,按停止将装好料的试模放到小车上,且锁紧．
（5）按“小车运行”钮后,小车自动对中,并根据需要设置所需的碾压次数.
（6）转动“碾轮下降” 旋钮让碾轮下降,当碾轮接触试料后,按“小车运行”按钮,小车自动进行往复碾压,到所设置碾压次数后,小车会自动停止.
（7）转动“碾轮上升”钮,升到一定高度时, 转动“碾轮停止” 旋钮让碾轮停止移动.
（8）按“小车运动”钮将小车点动到前面,按“小车停止”按钮，小车停止运行，取下试模.
（9）按“总停”钮,全部断电,一次试模成型试验制作完毕.
七、维护保养
⒈液压站加46#抗磨液压油,到油标位置.
⒉减速器加40#机油润滑,到油标位置.
⒊每次试验后应及时清理承载车和机器上散落的混和料渣屑．
⒋各轴承和活动部位应经常加注润滑油脂．
八、安全注意事项
⒈每次工作前检查小车轨道上是否有异物．应保持清洁．
⒉小车运行时，手不要伸进小车，不要用手摸碾轮，小心刮碰、烫伤．造成人员伤害.
⒊排除机械故障时,一定要断电．
⒋该机电源插头应有一端子接地,以保证安全操作.
⒌380V电源接线时, 应注意三相电源线的接线位置; 若扭动控制板上碾轮旋钮到“降”的位置, 碾轮下行, 表示接线方向正确; 否则, 应立即改变电源线的接线位置, 以免损坏仪器.

如果您对沥青轮碾成型机使用方法感兴趣，想了解更详细的产品信息，请与销售部联系：13905696738
