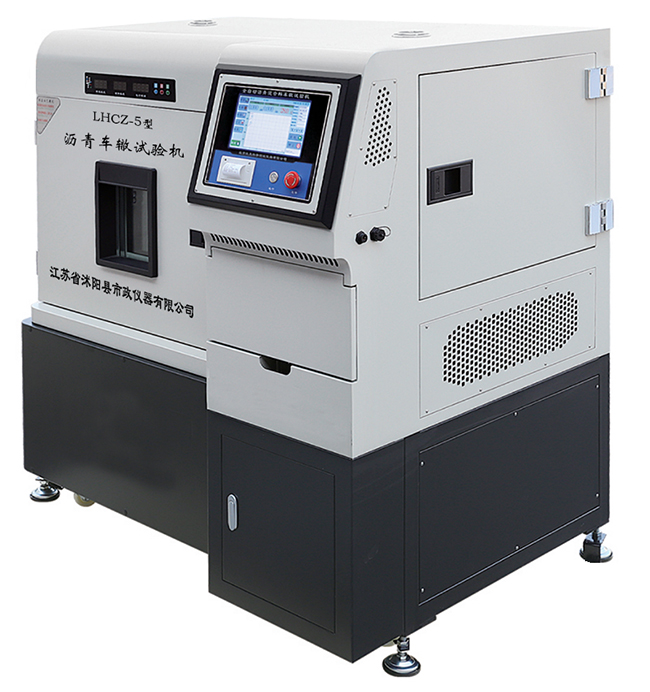

沥青车辙试验仪使用方法--∷江苏省沭阳县市政仪器有限公司欢迎您！

⒉试验时电机和减速器（16）输出动力，使传动组件（15）中的偏心轮绕主轴旋转，此时，连杆带动小车组件（2）做往复运动，其运动距离为230±10mm运动速度为42±1次/分。碾轮（4）与试模组件（3）的接触压强为0.7±0.05Mpa。位移传感器（10）用于测量碾轮（4）压试样所形成的位移值，即车辙的变形量，此变形量由计算机系统实时采集，并经过数据处理后显示数值和时间-位移曲线，还可打印输出。温度传感器（8）将恒温箱的温度值传给控制箱的温控器，以控制加热器并由涡流风机通过加热混合箱和风道使恒温箱内的温场均匀，恒温箱的温度控制在60±0.5℃的范围内。

⒊其试验时间可任意设定，由计算机系统自动控制，通常试验时间为60钟。

五.主要技术指标

1.适用标准:国家交通部行业标准 JTG E20-2011

2.碾轮的碾压速度：42±1次/分（单程）。

3.试验小车运动距离：230±10mm。

4.碾轮的橡胶硬度（国际标准硬度）：78±2（60℃）时。

5.碾轮与试模的接触压强：0.7±0.05Mpa(60℃),可调至0.8-0.9 Mpa

6.试模尺寸：300x300x50mm(标准),可对30-100mm厚度的试件进行车辙试验。

7.位移的测量范围：0～30mm。

8.位移的测量精度：小于±0.005mm

9.车辙的试验时间（可任意设定）：通常为60min。

10.恒温箱内温度的控制范围（可任意设定）：室温～60℃，控制精度±0.5℃

11.整机外形尺寸：1330x810x1430mm

12.主要技术参数

型号技术参数	LHCZ-5	备注
温度测量精度	±0.1℃
环境温度控制精度	±1℃
试模温度控制精度	±0.5℃
位移测量精度	±5μm
位移测量范围	0 ～30 mm
控制温度设定范围	40℃～80℃
温度测量通道数量	1
位移测量通道数量	1

六.沥青车辙试验仪使用方法

㈠沥青车辙试验仪机械安装

为了保证运输过程中的安全，装

安装：

拆除机架与包装箱底板的固定螺栓。

将仪器安放在平整的试验位置上，不允许机架晃动，否则应调平。

取下碾轮下的减震块及固定绳索。

把位移传感器固定在传感器槽里。

(二)沥青车辙试验仪系统安装

安装系统应用程序：见安装盘上的“READ ME”文件。

电缆连接：见电控箱及计算机后面板示意图。

A.安装I/O电缆。

B.安装位移传感器。

C.安装主电缆。

(三)沥青车辙试验仪基本操作

1.打开应用系统界面。

2.打开电控箱电源，上电指示灯变成绿色。

3.设置“试验标准”。

4.打开“温控”键。

5.恒温箱内温度恒定后，装入试模并锁紧。

6.上下调节位移传感器位置，使位移显示在25--27mm范围内并锁紧位移传感器。

7.待温度再度稳定后，点击“试轮调整”使试轮归位。

8.点“试验启/停”键，试验开始。

9.试验结束后,数据自动显示。执行另存文件操作(录入路径及文件名)。

10.在“系统设置”菜单进行打印设置。

11.在“文件”菜单点打印，试验报告单自动输出。

注:初次使用本系统前应阅读应用系统下的帮助文件。

(四)工作电源

1.工作电压：380±10V AC；50±Hz。

2.定功率：3KW。

3.工作电压必须有零线，要求三相四线制接法。

七.维护保养

1.在试验后，应将散落在机内的试验物料及时清理。

2.定期给仪器需要涂刷润滑油的部件涂刷润滑油。

八.安全注意事项

1.用户在使用该仪器前须仔细阅读本使用说明书，严格按照使用说明书上的要求进行操作，以免造成仪器设备的损坏或人员伤害。

2.若有异常情况发生时，请及时与经销商或厂家联系。

3.每次工作前检查轨道上是否有异物，应保持清洁。

4.碾轮运行时，不要用手摸碾轮，小心刮碰、烫伤，造成人员伤害。

5.排除机械故障时,一定要断电。

6.该仪器必须有接地,以保证安全操作。
