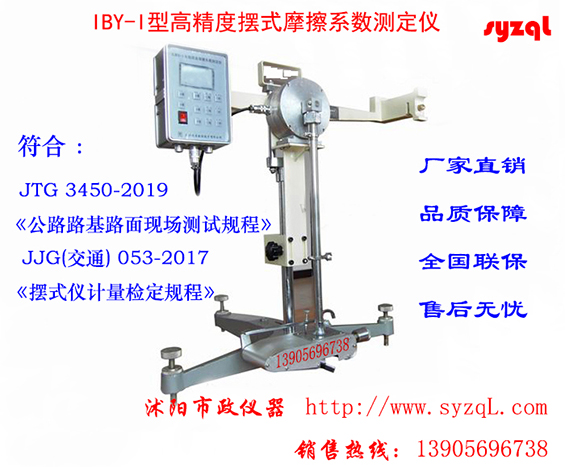

高精度摆式摩擦系数测定仪使用方法
关键字: 高精度摆式摩擦系数测定仪使用方法 日期: 2021-11-21 18:50:52 点击 11847 次
高精度摆式摩擦系数测定仪使用方法
JJG（交通）053-2017《摆式摩擦系数测定仪》
1.同类产品：
☞【电脑摆式仪】
☞【指针摆式仪】

高精度摆式摩擦系数测定仪使用方法

一、高精度摆式摩擦系数测定仪用途
    高精度摆式摩擦系数测定仪用于摆式摩擦系数测定仪的首次检定、后续检定和使用中对比检查；也可用于路面、机场跑道、标线漆、粗集料加速磨光值等摩擦系数测定；也可以通过典型路面摩擦系数的测定，作为确定各种轮胎配方的依据之一。符合：JJG 053-2017《摆式仪计量检定规程》、JTG 3450-2019《公路路基路面现场测试规程》、JTG E42-2005《公路工程集料试验规程》、JTG E20-2011《公路工程沥青及沥青混合料试验规程》、JT/ T763-2017《摆式摩擦系数测定仪》、GB∕T35153-2017《防滑陶瓷砖》等标准要求。
二、高精度摆式摩擦系数测定仪使用方法
  ⒈ 选点
     在测试路段上，沿行车方向的左轮轮迹，选择有代表性的五个测点，每一测点相距约5-10m。
  ⒉ 仪器调平
  ① 将仪器处于测点上，并使摆的摆动方向与行车方向一致。
  ② 转动调平螺丝使水平泡居中。
  ⒊ 调零
  ① 放松锁紧螺帽，转动升降把手，使摆头升高并能自由摆动而橡胶片又不摩擦路面，然后旋紧固定把手。
  ② 打开摆式仪电源，将摆头向右运动，用右手将摆杆抬至水平位置，使摆杆上的定位卡环进入释放开关槽内，听见“啪”一声松手，此时摆杆处于水平释放位置。（检测各部件运动部位有无摩擦、卡住现下）
  ③ 等仪器进入待机状态后，首先选择“路面”或“磨光”测定功能，此时仪器进入测定摆值状态；再按下“释放开关”按钮，摆锤下落，当摆锤达到最高位置后下落时，一定要用左手接住摆杆。若摆值大多数都超过2时（注：0或1都是在标准范围内，无需调整），可长按“标零”键，只到工作状态出现OK，此时完成清零工作。
  ⒋标定滑动长度
  ① 用橡皮刷清除测试范围内路面上的松散颗粒和杂物。
  ② 让摆自由悬挂，将标尺的中部对准摆杆，并使滑动标尺平行于测试方向并靠近橡胶片。
  ③ 放松固定把手，转动升降把手让摆缓慢下降并同时用右手提起举升柄使摆向右方移动，在标尺右端放下滑溜块使之接触路面并与标尺右端刻线对齐，然后提起举升柄使摆向左移动，并在标尺左端放下滑溜块，使之接触路面并与标尺左端刻线齐平，旋紧固定把手，复核滑动长度。在这一过程中可用调平螺丝对滑动长度进行微调，使滑动长度准确到126mm或76mm（粗集料磨光值试验）,但应注意微调中应保持水准泡居中。
  ⒌ 测定
  ① 路面测定（仪器选择“路面”测定功能，安装76mm×25.4mm×6.35mm橡胶片，使用126mm标尺）
     用水浇洒路面，并用橡皮刷刷刮，以便洗去泥浆，然后再洒水；打开摆式仪电源，等仪器进入待机状态后，首先选择“路面”测定功能，此时仪器进入测定摆值状态；再按下“释放开关”按钮使摆在路面上滑过，即可测出路面的摆值。一定要用左手接住摆杆，右手提起举升柄使滑溜块升高，摆头才能通过路面，向右运动，用右手将摆杆抬至水平位置，使摆杆上的定位卡环进入释放开关槽内，听见“啪”一声松手，此时摆头又处于水平释放位置。重复1-5项，测定五次（每次均应洒水）。五次数值差不大于三个单位。如差值大于三个单位，应检查产生的原因。
  ② 磨光测定（仪器选择“磨光”测定功能，安装31.5mm×25.4mm×6.35mm橡胶片，使用76mm标尺）
     磨光测定是指JTG E42-2005《公路工程集料试验规程》中T0321-2005粗集料磨光值试验。
     参照T0321-2005粗集料磨光值试验规程操作：
  ⑴ 调零：将摆式仪固定在测试平台上，选择 “磨光”测定功能并完成清零工作；
  ⑵ 固定试件：将试件放在测试平台的固定槽内，使摆可在其上面摆过，并使滑溜块居于试件轮迹中心。应使摆式仪摆头滑溜块在试件上的滑动方向与试件在磨光机上橡胶轮的运行方向一致，即测试时试件上作标记的弧形边背向测试者。
  ⑶ 测试：调节摆的高度，使滑溜块在试件上的滑动长度为76mm，用喷水壶喷洒清水润湿试件表面(注意，在试验中的任何时刻，试件都应保持湿润)将摆向右提起挂在悬臂上释放开关内。按下释放开关使摆回落向左运动，当摆达到最高位最后下落时，用左手将摆杆接住，记录测试结果，准确到0.1。
　　
  注：摆式仪使用新新橡胶片时应该预磨使之达到稳定状态，预磨的方法是用新橡胶片在干燥瞄的试块上(不用磨光后的试件)摆动10次，然后在湿润的试块上摆动20次。另外，橡胶片不得被油类污染。

  ⑷ 一块试件重复测试5次，5次读数的最大值和最小值之差不得大于3。取5次读数的平均值作为该试件的磨光值读数(PSVr)。标准试件的磨光值读数用PSVbr表示。
  ⑸ 一种集料重复测试2次，每次都需同时对标准集料试件进行测试。

  【注意：在试验期间不要关闭仪器电源，所测数据都会自动记录存储。如果配有打印机（选配），按一下打印键，即可打印试验数据。】

  ⒍ 测量结果
  ① 每个测点用五次测定读数的平均值代表测点的摆值，并用五个测点的平均值代表该测定路段摆值。
  ② 测定读数，读数(简称“摆值”)除以100，即为路面的摩擦系数，如：摆值33，摩擦系数即为0.33。
