T0744-2025 沥青混合料裂纹扩展试验(半圆形弯曲法)

1 目的与适用范围
 1.1 本方法适用于半圆弯曲法测定沥青混合料的断裂能和柔性指数,以评价沥青混合料抗裂纹扩展性能。
 1.2 本方法标准试验温度为25℃±0.5℃,加载速率为50mm/mim±5mm/min。
 1.3 本方法适用于公称最大粒径不大于31.5mm的沥青混合料。
2  仪具与材料

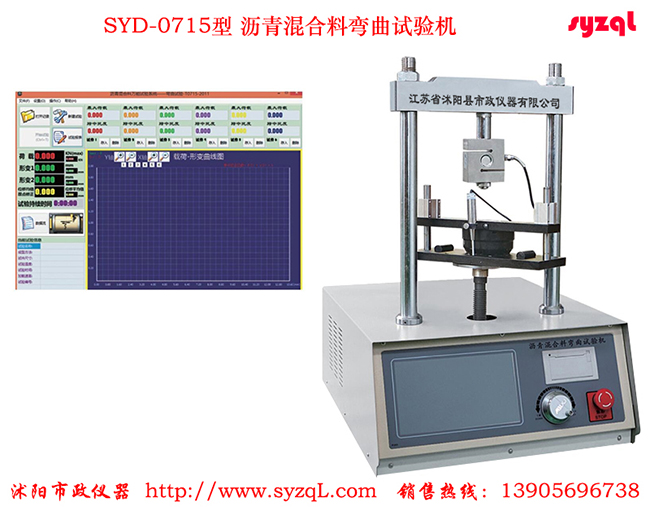

 2.1 半圆弯曲试验机:结构示意图如图T0744-1所示,半圆弯曲加载图示及其尺寸要求如图T0744-2所示。试验机包括轴向加载装置、荷载测量装置、变形测量装置、弯曲夹具,以及数据采集和控制系统。
 图T0744-1半圆弯曲试验机1-荷载传感器;2-加载压头;3-LVDT  定位架;4-立柱;5-试件;6-钢辊a)侧面b)正面图T0744-2半圆弯曲加载图示及其尺寸要求(尺寸单位:mm)
 2.1.1 轴向加载装置:量程不小于10KN,分辨力10N,精度±1%;加载速率为50mm/min±1mm/min。
 2.1.2 弯曲夹具:由压条、钢底板、两个直径25mm的钢辊和LVDT定位架组成。加载压头的接触曲率半径为12.5mm±0.5mm。压条水平方向上可实现相对于垂直加载轴旋转,以适应试件的微小变化。
 2.1.3 位移测量装置:量程不小于30mm,精度±0.01mm。宜使用LVDT位移传感器。若试验机原有的行程(位置)传感器经校准满足精度要求,也允许使用。
 2.1.4 数据采集和控制系统:能够采集、记录荷载、位移和时间,采用50mm/min±1mm/min恒定加载速率控制,数据采集频率≥50Hz。
 2.2 温控箱:气浴恒温箱或恒温水槽,控温精度±0.5℃。
 2.3 塑料片:聚四氟乙烯材质,长度略大于试件厚度,宽约40mm。
 2.4 切割机:试验室用金刚石锯片锯石机(单锯片或双锯片切割机)或现场用路面切割机,有淋水冷却装置,其切割厚度不小于试件厚度。同时配备满足1.5mm±0.2mm宽度的专用切缝机。
 2.5 高度块:高精度的高度块组,高度测量范围为1.20~1.60mm,精度±0.01mm。
 2.6 其他:计时器、游标卡尺、直尺、塑料袋等。
3 试验准备
 3.1 试验机的检查
 3.1.1 数据采集和控制系统首次使用或使用中每年或每测试200次,进行一次标定。
 3.1.2 检查测量系统,以确保荷载、变形数据采集通道之间没有过大的相位偏移。
 3.2 试件准备
 3.2.1 可按如下方法准备试件:
 (1) 按T0740拌制沥青混合料试样,或按T0701从拌和楼取沥青混合料试样;试样室内短期老化后,按本规程T0736旋转压实法成型直径150mm±1mm、高度115mm试件,试件脱模后在中部切取2个厚度为50mm±2mm的圆柱形切片;当公称最大粒径≥26.5mm时,成型直径150mm±1mm、高度160~170mm试件,试件脱模后在中间切取2个厚度为65mm±2mm的圆柱形切片。再将每个切片切成高度为2个74mm±1mm半圆形,如图T0744-3所示。切割的半圆弯曲试件,外观光滑,表面和底面平整且互相平行。图T0744-3旋转压实成型试件的切片准备示意图
 (2) 按T0740拌制沥青混合料试样,或按T0701从拌和楼取沥青混合料试样;试样室内短期老化后,按T0703轮碾法成型厚度≥50mm(公称最大粒径≥26.5mm时,厚度≥75mm)试件,试件脱模后表面钻芯、切割后得到直径为150mm±1mm、厚度为50mm±2mm(公称最大粒径≥26.5mm时,厚度为65mm±2mm)圆柱形试件。最后将每个切片切成高度为2个74mm±1mm半圆形。
 (3) 也可按T0701现场钻取直径150mm±2mm的芯样,芯样厚度应满足≥35mm(公称最大粒径≥26.5mm时,厚度≥50mm)试件,室内切割成厚度35~50mm(公称最大粒径≥26.5mm时,厚度为50~65mm)切片。最后将每个试件或切片切成高度为2个74mm±1mm半圆形 。
 3.2.2 沿每个半圆形试件的对称轴切出一个切缝,深度为15mm±1mm,宽度为1.5mm±0.1mm,如图T0744-4所示。
 3.2.3 用游标卡尺测量每个试件两个面的高度,取平均值,精确至0.1mm;若试件高度不满足要求,或两个高度测量值的差大于0.5mm,试件应废弃。用直尺测量每个试件两个面的有效高度、切缝深度,分别取平均值,精确至0.5mm;若切缝深度不满足要求,试件应废弃。按图T0744-4切缝中1~5标识的大致位置,用游标卡尺测定试件厚度,取5个测定值的平均值,精确至0.1mm;若厚度不满足要求,或5个测量值中的任何一个值与平均值相差大于0.5mm,则该试件应废弃。用高度块组检查切缝的缝宽,取3个测定值的算术平均值,精确至0.05mm,缝宽不满足要求的试件应废弃。同时检查切缝中心与半圆轴线的偏差不大于±1.5mm。
 3.2.4 按本规程相关试验方法测定试件的空隙率、VMA和VFA等参数,其空隙率与设计空隙率之差应≤±1%。
 3.2.5 若试件制备后2d内不进行试验,在15℃以下环境中避光保存,存放时间不宜超过14d,且不可堆叠。存放期间,试件应水平放置于表面平整的硬玻璃板(或瓷砖)上,防止试件发生变形。
 3.2.6 一组试验不少于4个有效试件。
4 试验方法与步骤
 4.1 将试件装入密封塑料袋中,置于已调温至25℃±0.5℃的恒温水槽或直接放入温控箱中,保温≥4h或恒温一夜。试件之间的距离应不小于10mm。
 4.2 从温控箱取出试件(水槽中取出,应去除塑料袋),按图T0744-2所示,对中放置于钢辊上,在试件与钢辊之间放上塑料片;调整试件位置,使试验加载时施加的力沿试件径向垂直穿过试件中心,同时穿过切缝中线。
 4.3 对试件施加接触荷载(包含压头质量)0.1kN±10N,加载速率为0.05kN/s,并记录接触荷载。实际施加的接触荷载应减去压条的质量。
 4.4 在达到0.1kN接触荷载后,立即以50mm/min±10mm/min速率进行垂直加载。当施加荷载突然下降,降至0.1kN以下时,停止试验。观察裂纹发展区域。如图T0744-5所示,若裂纹发展超出了试件中线±15°区域,则该试件数据无效。图T0744-5裂缝发展区域
 4.5 试件从温控箱中取出,至试验结束,计时不超过60s。
5 数据处理
 5.1 绘制荷载-位移曲线,并进行函数拟合。典型曲线如图T0744-6所示。其中第1阶段,开始加载直至达到峰值荷载之前的曲线段,采用式(T0744-1)进行拟合;第2阶段,荷载峰值后直至荷载下降至0.1kN的曲线段,采用式(T0744-2)进行拟合。若试验结束之前最小荷载大于0.1kN,则应将荷载-位移曲线段外延至荷载0.1kN。位移u(mm)
图T0744-6记录的荷载P与位移u曲线P₁(u)=c₁×u³+c₂×u²+c₃×u+c₄
 式中:P₁(u)——第一阶段的施加荷载,kN;
 u——位移,mm;C₁、C₂、C₃、c₄——拟合系数。
 式中:P₂(u)——第二阶段的施加荷载,kN;
 d;、e;、f——拟合系数;
 n——指数项的数量,为4。(T0744-1)(T0744-2)
 5.2 在图T0744-6曲线上确定峰值荷载Pm和相应的位移u,分别精确至0.1kN和0.1mm;确定荷载-位移曲线峰值后拐点及相应的斜率绝对值m、临界位移u₁,分别精确至0.1kN/mm和0.1mm。
 5.3 按式(T0744-3)数值式中:
 W——断 裂 功 ,J;
 u₀——最大荷载相应的位移,mm;
 um——试验结束时荷载为0.1kN相应的位移,mm。
 5.4 按式(T0744-4)计算断裂能密度,精确至1。
 式中:G——断裂能密度,J/m²;
 a——试件有效高度,mm;
 t-— 试件厚度,mm。
 5.5 按式(T0744-5)计算柔性指数,精确至0.1。
 式中:FI——柔性指数;
 m——峰值后拐点处斜率绝对值,kN/mm。(T0744-3)
 5.6 一组试件,取各测定值的算术平均值作为试验结果,柔性指数精确至0.1。当一组试件的柔性指数试验变异系数不满足要求时,可剔除与平均值偏差最大值,再计算剩余测定值的变异系数。若剔除试件后有效试件少于4个,则应补充试验。
6 允许误差
  柔性指数重复性试验的变异系数≤30%。
7 报告
 7.1 试验项目名称和执行标准。
 7.2 沥青混合料类型、密度、空隙率。
 7.3 接样日期、试件的厚度和韧带长度。
 7.4 试验日期,仪器设备的名称、型号及编号。
 7.5 试验温度、加载速率;试件的切缝长度、切缝宽度、有效高度、厚度。
 7.6 峰值荷载Pmax、位移u。的平均值和变异系数。
 7.7 峰后拐点切线斜率m、临界位移u₁ 的平均值和变异系数。
 7.8 柔性指数的平均值和变异系数。
 7.9 其他需要说明的情况。
