新闻列表
搜索产品
产品分类
联系信息

联系信息

加速磨光试验机,摆式仪,沥青针入度仪

全自动沥青抽提仪,沥青延伸度仪

沥青轮碾成型机,沥青车辙试验仪

沥青燃烧炉,磨光试件测试平台

表面振动压实试验,摆式仪配件

加速磨光试验机配件,沥青延伸度仪说明书

全自动沥青抽提仪技术参数,摆式仪橡胶片

当前位置：首页 > 新闻中心 > T0756-2025稀浆混合料车辙试验
T0756-2025稀浆混合料车辙试验
关键字: T0756-2025稀浆混合料车辙试验 日期: 2025-10-21 8:05:49 点击 104760 次
T0756-2025稀浆混合料车辙试验

1 目的与适用范围
 1.1 本方法适用于测定稀浆混合料的宽度变形率和车辙变形率，以评价其抗车辙性能。
 1.2 本方法标准试验条件为室内、气温23℃±2℃;当采用其他气温、湿度条件时，应在报告中注明。
2 仪具和材料

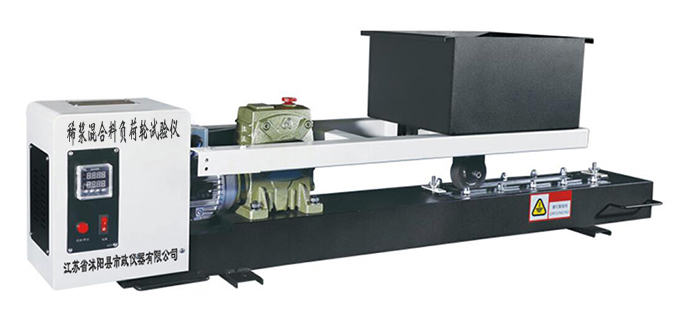

 2.1 负荷轮试验仪等相关仪具和材料：符合本规程T0755中2的规定。
 2.2 游标卡尺：量程0～200mm,精度0.02mm。
3 试验准备
 3.1 试验过程中室温应控制在23℃±2℃。
 3.2 按本规程T0755中3的要求，选择试模，进行试样准备、试件制备。
4 试验方法与步骤
 4.1 进行负荷轮检查、表面清理。将负荷轮试验仪调整好，使负荷为56.7kg±0.5kg。
  注：随着时间的推移，溶剂可能会使橡胶轮胎饱和，并产生黏性，影响试验结果。建议使用细打磨机进行处理。
 4.2 测量试件的宽度L和厚度da,精确至0.1mm。
 4.3 将试件安装板连同试件安装在试件底座上，并进行固定。
 4.4 放下负荷轮，压在试件上方。
 4.5 将计数器复位到零，调整负荷轮速率为44次/min±2次/min。
 4.6 启动试验仪碾压1000次。碾压过程中，若发现试件上出现发黏现象或明显发亮，可用喷壶洒少量水防止负荷轮与试件黏结。
 4.7 碾压完成后，停机、提升负荷轮，取出试件，测量碾压后的试样宽度L和车辙深度db,精确至0.1mm。
 4.8 一组试验应平行测定不少于3个试件。
5 数据处理
 5.1 按式(T0756-1)计算试件的宽度变形率，精确至0.1。
PLD                 =(L-L)×100/L                                  (T   0756-1)
式中：PLD——试件的宽度变形率，%;
L—— 碾压前试件的宽度，mm;
L₆——碾压后试件的宽度，mm。

5.2  按式(T   0756-2)计算试件的车辙变形率，精确至0.1。
PVD       =db×100/d                                          (T  0756-2)
式中：PVD——稀浆混合料试样的车辙变形率，%;
d——  碾压前试件的厚度，mm;
d₆——碾压后试件的车辙变形，mm。

5.3  当一组测定值中某个测定值与平均值之差大于标准差的k 倍时，该测定值应予舍 弃，并以其余测定值的平均值作为试验结果。当试样数目为3、4、5、6时，k 值分别为
1.15、1.46、1.67、1.82。
6  报告
6.1  试验项目名称和执行标准。

6.2  沥青混合料的类型。

6.3  接样日期、样品描述。

6.4     试验日期，仪器设备的名称、型号及编号。


6.5  试验温度。

6.6  试验时气温，试验前试件的宽度和厚度，试件的宽度变形率和车辙变形率试验 结 果 。

6.7  其他需要说明的情况。
上一条：T0755-2025稀浆混合料负荷轮黏砂试验 下一条：T0757-2025稀浆混合料拌和试验 打印本页 关闭本页
JTG 3450-2019公路路基路面现场测试规程





点击这里与我们客服即时沟通
